Selezionare un sensore a fibra (per caratteristica)
Scegliete dalla nostra selezione di più di 100 tipi di unità in fibra.
È anche possibile contattarci al numero: +39-02-668-8220
È anche possibile contattarci al numero: +39-02-668-8220

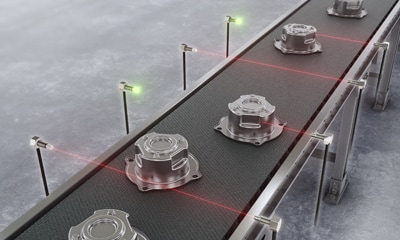

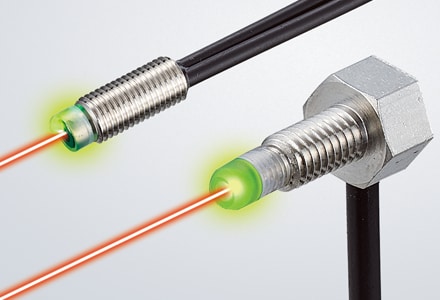

L'allineamento non è mai stato più semplice con l'Optical Axis Assistance. L'unità a fibra ottica si illumina quando si trova in un campo di rilevamento ottimale per garantire ogni volta un perfetto allineamento.

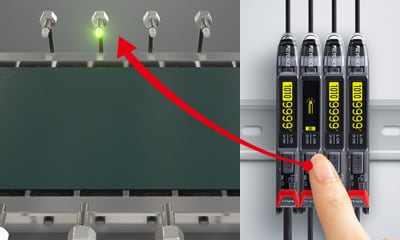

La luce verde si accende quando gli assi ottici sono allineati
Nelle configurazioni con più sensori a fibra ottica, è possibile che si perda del tempo nel cercare l'unità a fibra ottica associata all'amplificatore da usare. La modalità accoppiamento fa lampeggiare la spia sull'unità a fibra ottica, in modo che l'operatore possa verificare immediatamente quale unità è associata.
Basso ingombro
Il sensore e l’involucro formano una superficie piatta, senza aperture che consentano la penetrazione di polvere e altri corpi estranei.
I modelli con forma esagonale e staffa piatta utilizzano entrambi fibre con un raggio di curvatura di 2 mm.

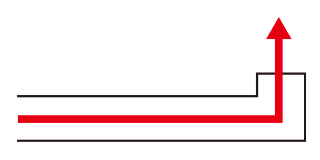

La testa di tali fibre è piegata come un periscopio. Per deflettere la luce di 90°, è inoltre possibile utilizzare il metodo del taglio punta fibra con un angolo di 45°.
Rispetto a tale metodo, i modelli a periscopio presentano una minore attenuazione della luce e una maggiore potenza.

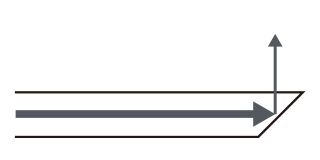

Modello con taglio a 45°
Elevata attenuazione della luce dovuta alla curvatura.
Modello a periscopio
Bassa attenuazione della luce dovuta alla curvatura.
FU-77TZ
FU-77TG
Viene utilizzato un robusto rivestimento in acciaio inossidabile

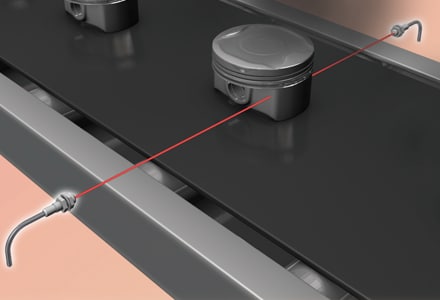

Questo sensore dalla forma esagonale può essere utilizzato come mostrato di seguito per disporre ordinatamente il cavo.
Questa soluzione evita inoltre problemi quali l’aggancio del cavo da parte di oggetti.
Modello tradizionale
La rottura dei cavi a causa degli oggetti che vi si impigliavano costituiva un problema.
Forma esagonale
Il cavo è disposto in modo ordinato.
Ciò riduce il rischio di rottura del cavo stesso.
FU-52TZ / FU-44TZ
Immagine della posa del cavo all’interno dell’involucro del sensore

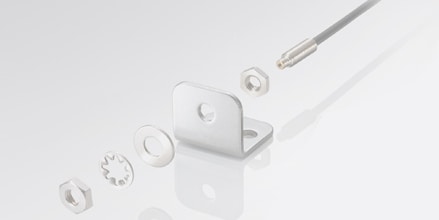

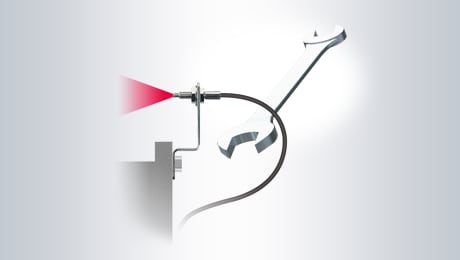

È possibile montare questo sensore direttamente sulle apparecchiature, con una riduzione dello spazio occupato dalle staffe.
I cambi di direzione dei cavi avvengono all’interno dell’involucro, quindi il cavo è disposto ordinatamente.
*Modello FU-L50Z escluso.
FU-L51Z

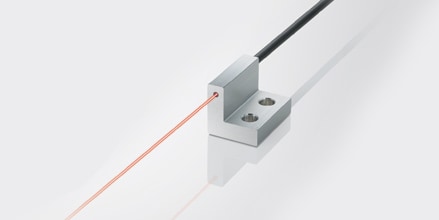

Questo sensore riduce ulteriormente lo spazio necessario per l’installazione.

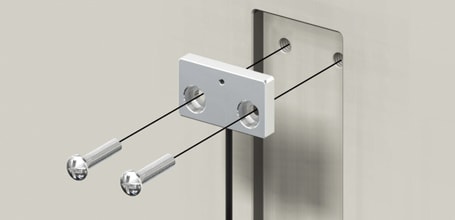

L’integrazione della staffa con il sensore elimina la necessità di attività di montaggio problematiche.
Il gran numero di componenti presenti tradizionalmente creava un problema.
Riduzione delle attività di installazione
Il sensore è integrato con la staffa, eliminando questo problema.
Se utilizzate alla stessa distanza, le unità a fibra ottica del modello a sbarramento dotate di una maggiore distanza di rilevamento sono in grado di raggiungere un’intensità di luce ricevuta più elevata, che assicura una maggior livello di stabilità dei rilevamenti.
Essendo dotate di un fascio passante più intenso, tali unità a fibra ottica risentono inoltre in misura minore degli ambienti difficili.
F-4 / F-5
Lenti opzionali con un angolo di apertura di circa 8°
Oltre alla riduzione dell’angolo di apertura, sulla superficie interna della lente viene applicato un rivestimento speciale che riduce l’attenuazione della luce riflessa specularmente da tale superficie.*
Ciò consente a queste unità a fibra ottica di proiettare la luce in modo efficiente, ed è proprio questa caratteristica a conferire loro una potenza elevata.
*L’angolo di apertura indica l’angolo entro il quale la luce si diffonde quando viene emessa dal sensore.
FU-50

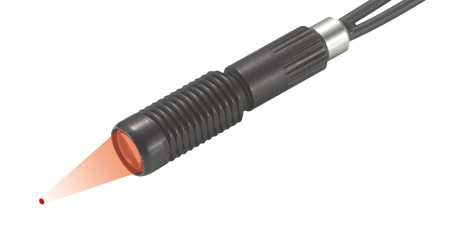

Lente miniaturizzata integrata, con un angolo di apertura di circa 6°
La miniaturizzazione delle unità a fibra ottica è resa possibile dall’integrazione dalla lente, che elimina ogni preoccupazione relativamente al distacco della stessa a causa delle vibrazioni.
Questa unità a fibra ottica è dotata di un involucro quadrato, e può essere installata facilmente utilizzando un’apposita staffa di montaggio.

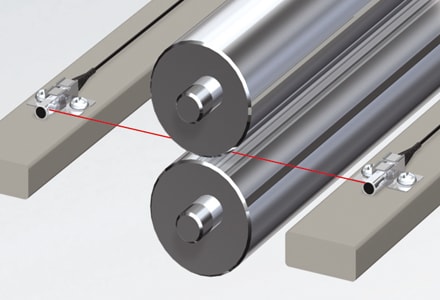

FU-L50Z
Lente integrata, con un angolo di apertura di circa 15°
L’integrazione della lente elimina ogni preoccupazione circa l’allentamento o il distacco della stessa a causa delle vibrazioni.
L’integrazione della staffa evita inoltre qualunque preoccupazione relativa all’allentamento di dadi e rondelle a seguito delle vibrazioni.
FU-70TU
Piegabile 50 milioni di volte
La lente sferica integrata consente a questa unità a fibra ottica del tipo ad alta flessibilità di assicurare potenze elevate e rilevamenti stabili anche in ambienti difficili.
FU-E40
Distribuzione uniforme dell’intensità della luce grazie all’angolo di apertura ridotto dalla lente
Questa unità a fibra ottica è progettata per assicurare una superficie di rilevamento di ampiezza pari a 40 mm; ciò significa che essa risente difficilmente dell’eventuale sporcizia presente su parte della superficie della lente.
FU-96T
FU-98
Queste unità a fibra ottica raggiungono una potenza elevata grazie alla lente integrata.
Il loro coperchio in resina ai fluorocarburi le rende efficaci quando occorrono tali livelli di potenza in ambienti difficili.
Se utilizzate alla stessa distanza, le unità a fibra ottica del modello riflettente dotate di una maggiore distanza di rilevamento sono in grado di raggiungere un’intensità della luce ricevuta più elevata, che migliora la stabilità di rilevamento dei pezzi neri, caratterizzati da una bassa riflettività, e dei pezzi metallici lucidi.
FU-40 / FU-40G
Distanza di rilevamento 2300 mm*
FU-61
Distanza di rilevamento 1300 mm*
*Quando è selezionata la modalità di potenza MEGA della Serie FS-N10. Le distanze di rilevamento sono misurate con un foglio di carta bianca (target di rilevamento standard).
Questa unità a fibra ottica ad alta potenza offre una distanza di rilevamento di 2,3 m. La struttura a doppia lente garantisce rilevamenti stabili anche in presenza di polvere sulla superficie delle lenti.
L’angolo di apertura è stato ridotto a circa 8°, eliminando ogni dispersione superflua della luce.
Questi sensori sono dotati di lenti con un angolo di apertura di circa 8°. Rispetto a quelli del modello riflettente standard, questi sensori sono dotati di una struttura che riduce l’aumento del diametro dello spot luminoso anche quando la distanza di rilevamento aumenta.
Modello riflettente standard: FU-6F

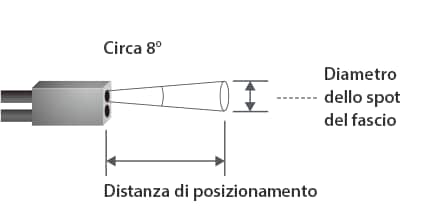

Diametro dello spot del fascio = 1,155 × distanza di posizionamento + diametro delle fibre del nucleo
FU-40 / FU-40G
Diametro dello spot del fascio = 0,14 × distanza di posizionamento + 3,7
1,155 × 100 + 1 = Circa ø117 mm
0,14 × 100 + 3,7 = Circa ø18 mm
La differenza è evidente!

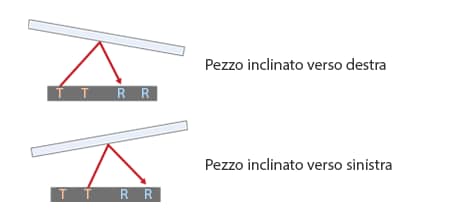

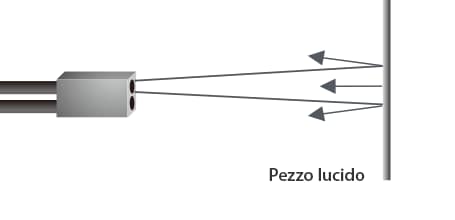

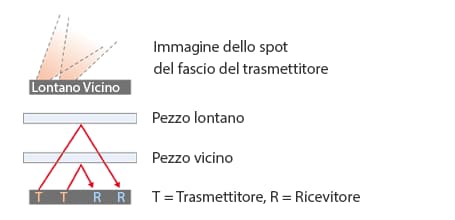

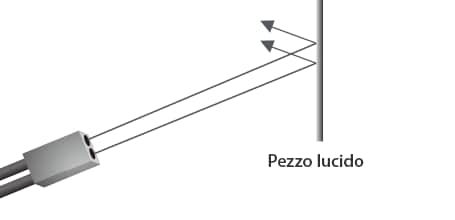

Se la luce colpisce perpendicolarmente un oggetto target lucido, sul ricevitore giunge una grande quantità di luce riflessa in modo speculare senza attenuazione. Se la luce colpisce l’oggetto con una certa angolazione, viceversa, la maggior parte della luce viene riflessa in una direzione che la allontana dal ricevitore. Variando l’angolo di installazione del sensore è possibile sfruttare tale caratteristica per ottenere grandi differenze di sensibilità fra uno sfondo e un pezzo con livelli diversi di lucentezza.
FU-40/FU-40G
Ricezione efficiente della luce riflessa in modo speculare.
La luce ricevuta è quasi nulla.
Modello riflettente standard: FU-6F

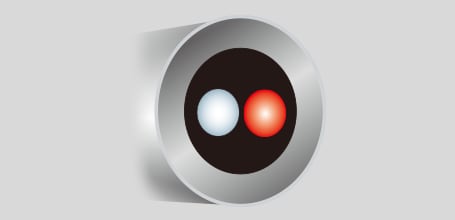

FU-61/61Z

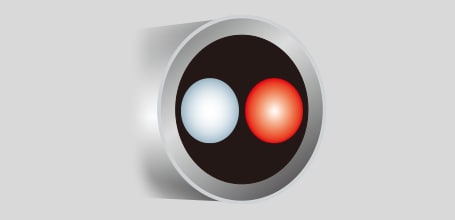

Il diametro della fibra del nucleo è pari a 1,5 volte quello dei modelli tradizionali.
Ciò agevola il passaggio della luce attraverso la fibra, rendendo possibili le modalità ad alta potenza.

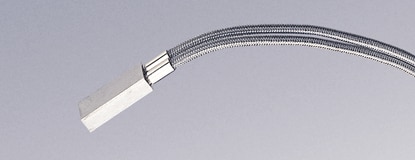

Il maggior spessore della fibra del nucleo aumenta inoltre la resistenza del cavo alla trazione.
Come materiale dell’involucro viene utilizzato l’acciaio SUS303.
La coppia di serraggio è pari a 3,0 Nm (circa 30 kgf·cm), vale a dire circa il triplo del valore tradizionale. Ciò riduce il rischio di danni dovuti all’applicazione di una coppia eccessiva durante l’installazione del sensore.

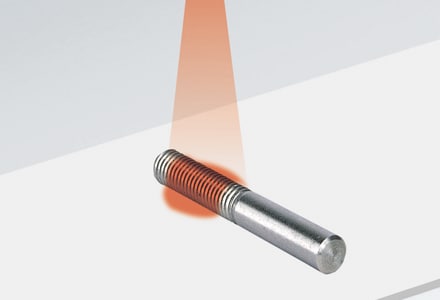

I modelli con spot luminoso largo sono utili ad esempio quando la posizione del pezzo varia o quando si effettua il rilevamento della presenza di pezzi con forme complesse.

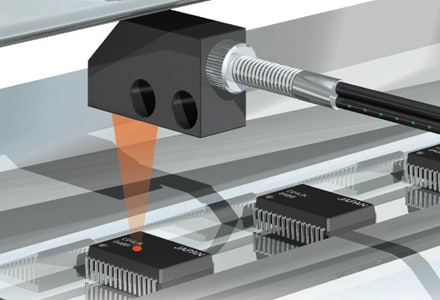

I vantaggi offerti dai modelli ad area sono diversi da quelli dei modelli a matrice.
FU-A100 / A40
Modello da 100 / 40 mm
FU-E40
Modello da 40 mm

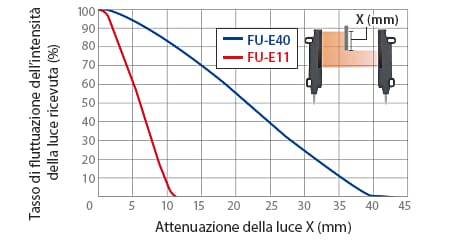

La lente integrata permette una distribuzione uniforme dell’intensità della luce. Il modello a sbarramento è in grado di rilevare cambiamenti minimi dell’intensità della luce meglio del tipo a matrice.

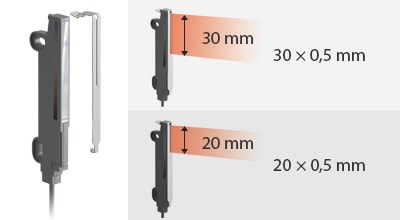

Riducendo la larghezza di rilevamento e lo spessore della luce trasmessa, è possibile rilevare pezzi di piccole dimensioni e implementare contromisure contro l’avvolgimento luminoso.
Rispetto a quelle tradizionali adesive, questa maschera con fenditura è più agevole da montare e smontare e si stacca con maggiore difficoltà.
Relazione fra la quantità di luce bloccata e quella di luce ricevuta (esempio tipico)
[Condizioni di misurazione]
Amplificatore: FS-N11N (modalità HSP, APC OFF)
Distanza tra trasmettitore e ricevitore: 100 mm
Target: Oggetto opaco
Le fibre del nucleo sono state disposte in linea, per fornire un asse ottico ampio.
L’ampiezza dell’asse ottico agevola l’allineamento, semplificando pertanto l’installazione.
L’involucro è riempito di resina. Ciò evita la penetrazione di polvere e umidità dall’esterno del sensore.
Classificazione involucro IP67

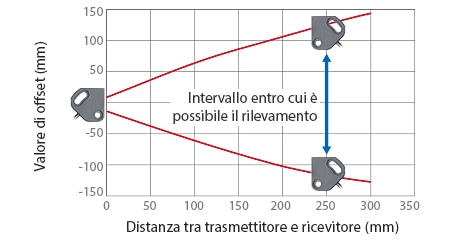

Caratteristiche di movimento parallelo di FU-A10 (esempio tipico)
[Condizioni di misurazione]
Amplificatore: FS-N11N (modalità FINE, APC OFF)
Una volta configurate le impostazioni di massima sensibilità, viene eseguita una misurazione della posizione in cui è possibile il rilevamento con tutta la luce bloccata/non bloccata.

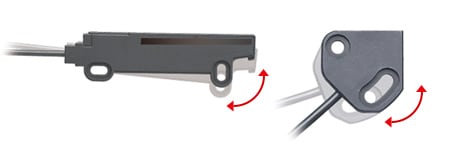

I fori per le viti sono stati trasformati in asole, agevolando l’allineamento degli assi ottici, rendendo possibile cercare la posizione che offra il valore massimo utilizzando allo stesso tempo un amplificatore per verificare l’intensità della luce ricevuta.
FU-A05 (D) / A10 (D)

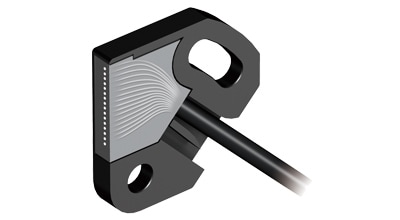

È possibile far uscire il cavo dal modello a matrice quasi in ogni direzione.
FU-10: unità a fibra ottica con lente integrata
Per fissare al loro posto questi componenti si utilizzano il foro per la vite della lente e la vite del sensore. Ciò elimina la preoccupazione di perdere le lenti, staccatesi a causa delle vibrazioni, senza che nessuno se ne accorga.

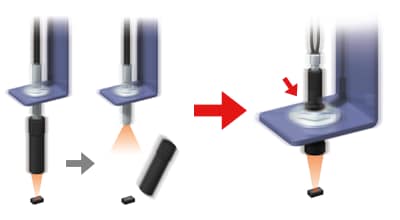

Le vibrazioni causano il distacco della lente.
È possibile regolare le dimensioni dello spot del fascio del trasmettitore (da ø0,9 a 3,5 mm) per adattarlo alle dimensioni del pezzo, senza alterare la posizione fissa del sensore. Per modificare il diametro dello spot del fascio non occorre alcun attrezzo: è infatti sufficiente regolare la lunghezza del tratto di fibra inserito nell’involucro.
Immagine variabile dello spot del fascio
Il diametro dello spot del fascio è regolabile.
F-5HA: vista laterale, lente con diametro variabile dello spot del fascio

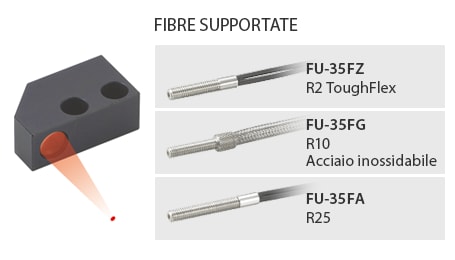

![[Fibre supportate] FU-35FZ R2 ToughFlex / FU-35FG R10 Acciaio inossidabile / FU-35FA R25](/Images/small-beam-spot_img_05_1997600.png)

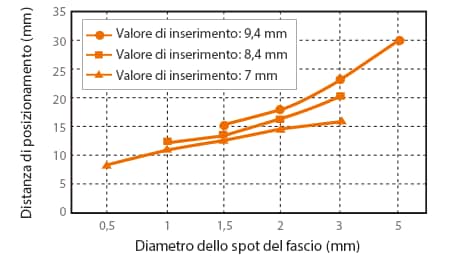

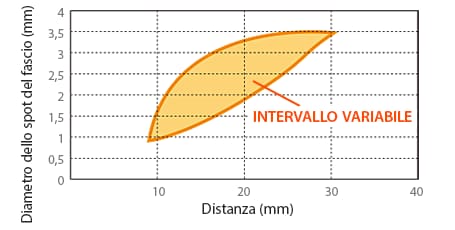

Valore di inserimento della fibra e diametro dello spot del fascio

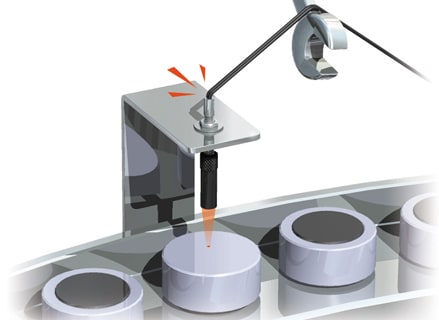

La lente viene fissata al suo posto mediante il foro per la vite (ø3,2 mm).
Ciò elimina qualunque preoccupazione relativa al distacco della lente a seguito delle vibrazioni.

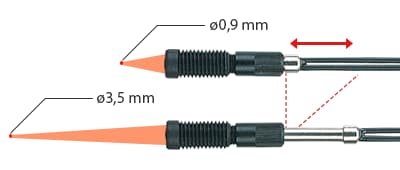

Variando la lunghezza del tratto di fibra inserito nella lente è possibile regolare il diametro dello spot del fascio fra 0,5 e 3 mm.

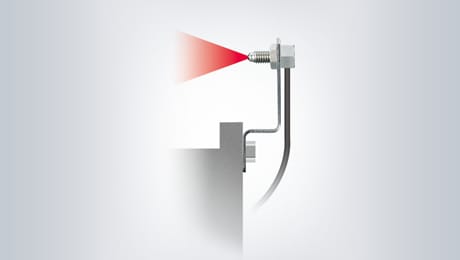

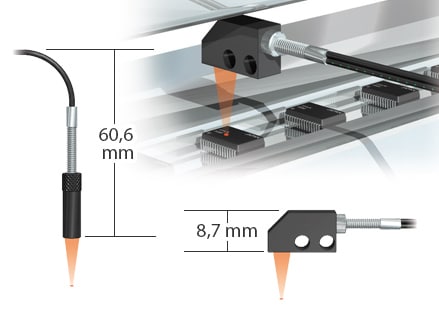

Il profilo del sensore permette di installarlo anche in punti nei quali lo spazio è limitato.
L’ingombro è pari a circa 1/7 di quello dei prodotti tradizionali
FU-20
L’involucro ultracompatto della lente ha un diametro di soli 3 mm. È possibile montare le unità FU-20 più vicine ai target rispetto ai sensori a fibre ottiche del tipo con messa a fuoco.
L’intensità della luce riflessa all’interno della lente è stata ridotta applicando sul lato interno dell’involucro un rivestimento che riduce le riflessioni diffuse.
La lente in vetro resiste ai graffi e il suo rivestimento antiriflesso riduce al minimo la quantità di luce diffusa per riflessione al suo interno.
Questi fattori sono stabilizzanti e garantiscono che la differenza di intensità della luce ricevuta distingua la presenza o l’assenza di pezzi (target) microscopici.

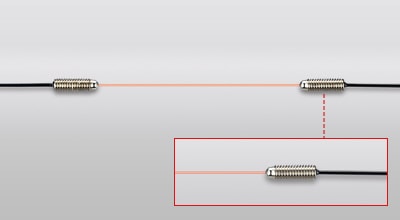

Le fibre ad alta flessibilità resistono a piegature consecutive, e sono pertanto indicate per gli impianti con componenti mobili.
Oltre a un’alta flessibilità, la Serie FU-U consente un raggio di curvatura di 2 mm, agevolando la posa dei cavi.
È inoltre possibile tagliare liberamente i cavi, facilitandone un migliore utilizzo.
Questa fibra è consigliata per l’uso con componenti in movimento o in punti nei quali lo spazio è limitato.
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
Grazie all’adozione di un nuovo materiale, vale a dire una fibra in nylon, questo sensore presenta una vita utile superiore di circa 50 volte rispetto a quella dei prodotti tradizionali.
Il miglioramento della robustezza del rivestimento ha permesso di ridurre la forza esercitata sulle anime in fibra interne.

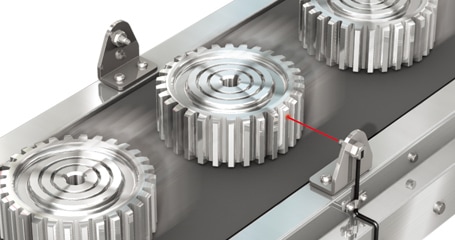

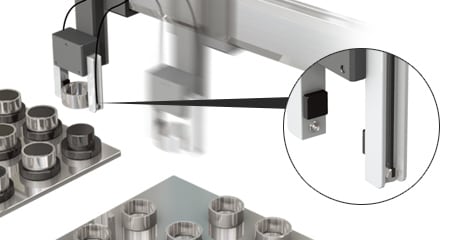

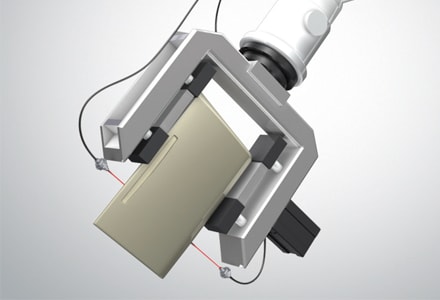

Esecuzione dei rilevamenti da componenti mobili, come i bracci dei robot
Installazione salvaspazio adatta a varie forme

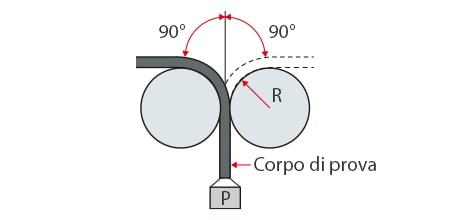

| Angolo | 90° verso destra e verso sinistra |
|---|---|
| Raggio di curvatura | R = 30 mm |
| Peso | W = 20 g |
| Velocità | 30 volte al minuto (1 volta indica un movimento da sinistra verso destra e ritorno) |
| Corpo di prova | Fibre della Serie FU-U |
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
È possibile installare questa fibra conferendole qualunque forma, senza doversi preoccupare della sua eventuale rottura a causa delle piegature.

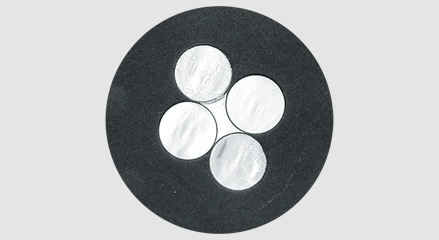

Fibra tradizionale ad alta flessibilità
Erano utilizzati nuclei a quattro fibre. Questa fibra aveva un raggio di curvatura di 4 mm.
Nuova fibra ad alta flessibilità

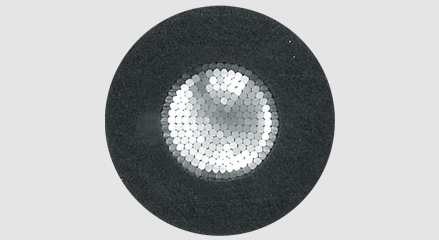

Viene utilizzata una fibra multi-core. Questa fibra consente un raggio di curvatura di 2 mm.

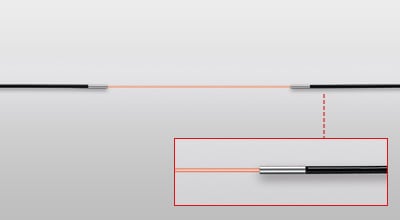

È possibile tagliare secondo necessità questo cavo in fibra del diametro di 1 mm.
Pur essendo ultra sottile, il cavo garantisce distanze di rilevamento elevate (590 mm nella modalità MEGA).
Esso si flette inoltre facilmente, con un raggio di curvatura di 2 mm, consentendo di installare agevolmente questo sensore.
Grazie alla lente sferica integrata, questo sensore consente rilevamenti a grande distanza, fino a 3500 mm (FU-70TU).
La potenza elevata permette a questo sensore di resistere alla sporcizia, e la sua struttura rende difficile l’avvolgimento luminoso, grazie allo stretto angolo di apertura della lente, pari a circa 24°.
I sensori tradizionali utilizzavano inoltre gruppi ottici che potevano allentarsi e staccarsi a causa delle vibrazioni.
È invece possibile utilizzare senza problemi questi sensori anche in punti nei quali sono richieste caratteristiche di alta flessibilità e sono presenti vibrazioni.
Il rivestimento in resina ai fluorocarburi del tipo resistente agli oli / agenti chimici assicura la protezione contro la penetrazione dei liquidi.
Rilevamento della rottura delle punte per foratura in ambienti nei quali si utilizza un refrigerante
Rispetto ad altri materiali, il rivestimento in resina ai fluorocarburi migliora la resistenza dei sensori a una serie di agenti chimici.
: Buona
: Possibile in determinate condizioni
: Non possibile
| Materiale | Nome chimico | ||||||
|---|---|---|---|---|---|---|---|
| Acetone | Metiletilchetone | Benzene | Alcol metilico | Toluene | Acido cloridrico | Acido solforico (98%) | |
| Resina ai fluorocarburi |
|
|
|
|
|
|
|
| ABS |
|
|
|
|
|
|
|
| Policarbonato |
|
|
|
|
|
|
|
Le unità FU-92, FU-96, FU-96T e FU-98 sono tutte dotate di lenti integrate.
Nella modalità FINE, vale a dire quella predefinita, la distanza di rilevamento è pari a 3600 mm.
Nel caso dei pezzi che bloccano la luce, questi sensori sono in grado di ottenere grandi differenze di intensità della luce fra la condizione di presenza e quella di assenza dei pezzi.
È pertanto difficile che essi siano soggetti a malfunzionamenti dovuti alla contaminazione con polvere o sporcizia.
FU-96T
I fori di montaggio dell’unità principale consentono di installare il sensore così com’è. Il profilo del sensore permette di installarlo anche in punti nei quali lo spazio è limitato.
FU-98
È disponibile un’apposita staffa di montaggio (OP-87095, materiale: SUS316). L’unità principale presenta sporgenze che permettono di fissare saldamente la staffa di montaggio senza scorrimenti.
Trasmettitore e ricevitore sono separati in una configurazione angolata.
Ciò riduce i malfunzionamenti dovuti all’accumulo di liquidi, che costituisce un problema con i modelli riflettenti tradizionali.
Dato che le estremità presentano superfici curve, è inoltre difficile che sulla superficie di rilevamento si accumulino gocce d’acqua.

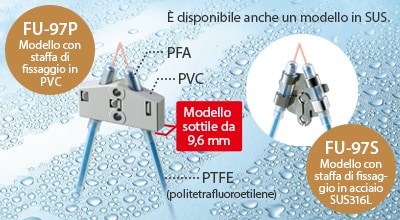

![È disponibile anche un modello in SUS. / [FU-97P] Modello con staffa di fissaggio in PVC / Modello sottile da 9,6 mm / [FU-97S] Modello con staffa di fissaggio in acciaio SUS316L](/Images/oil_chemical-resistant_img_07_1997581.jpg)

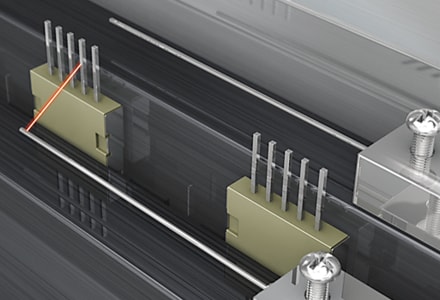

Il termine ’piccolo diametro’ indica le unità a fibra ottica KEYENCE con un diametro dell’asse ottico ridotto, utile per il rilevamento di pezzi microscopici.
Tali sensori sono indicati per applicazioni quali la verifica dell’inserimento e il rilevamento della piegatura di pin di connettori a passo fine, il rilevamento di chip minuscoli e il posizionamento dei pezzi.
Il diametro dell’asse ottico e quello delle fibre del nucleo (diametro della lente) coincidono.

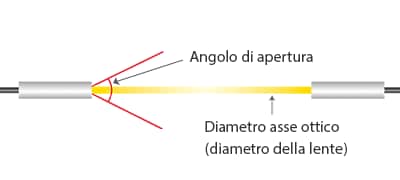

L’angolo di apertura indica in quale misura la luce diverge dall’asse ottico.
FU-51TZ
FU-53TZ
FU-57TZ

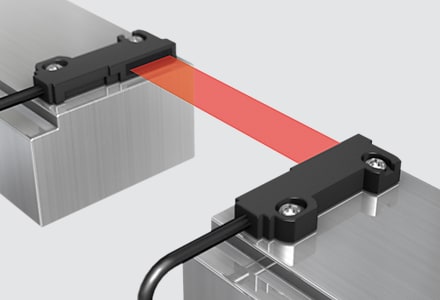

I modelli con staffa piatta possono essere installati direttamente.

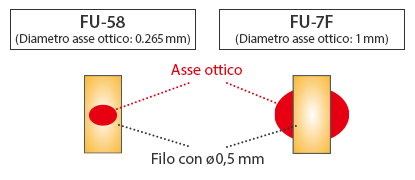

Rilevamento di un filo con ø0,5 mm (esempio)
L’unità FU-58 (ø0,265 mm) blocca completamente l’asse ottico.
L’unità FU-7F (ø1 mm) blocca soltanto metà dell’asse ottico.
Le fibre con un diametro dell’asse ottico inferiore alle dimensioni del pezzo permettono di ottenere più facilmente la differenza di sensibilità!
FU-58U
FU-59U
FU-79U
Questi sensori possiedono proprietà sia di resistenza alla flessione, con un raggio di curvatura di 2 mm, sia di alta flessibilità, grazie alla capacità di flettersi 50 milioni di volte. Si consiglia pertanto di utilizzarli nei punti in cui risulta difficile posare i cavi o vi sono componenti in movimento, come i mandrini di trasferimento.
FU-75F
*Non è possibile piegare il manicotto.
Il manicotto è sottile, con un diametro di soli 0,82 mm, ed è lungo 15 mm.
Ciò consente di installare questi sensori anche nei punti in cui lo spazio è limitato, ad esempio le aree di verifica del passaggio di componenti elettronici microscopici, a condizione che vi sia spazio sufficiente per il passaggio del manicotto.

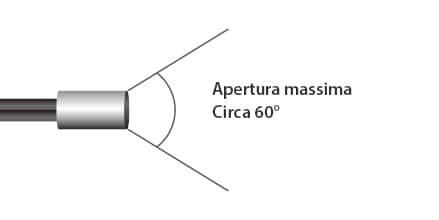

L’angolo di apertura delle unità a fibra ottica standard è pari a circa 60°.
Nei casi in cui occorre installare i sensori in spazi angusti o si prevedono fenomeni di avvolgimento luminoso, si consiglia l’adozione di unità a fibra ottica con fascio focalizzato, dotate di angoli di apertura più ridotti.
FU-18M
Migliore stabilità della luce proiettata grazie al riflettore integrato, che fa ruotare l’asse ottico di 90°, e alla lente di condensazione, che riduce l’angolo di apertura.
Struttura separata
Struttura integrata (FU-18M)
Dato che l’unità FU-18M è dotata di un involucro a forma di prisma, occorre eseguire l’allineamento dell’asse ottico soltanto nelle direzioni perpendicolari al medesimo.
FU-16 / 16Z
FU-50

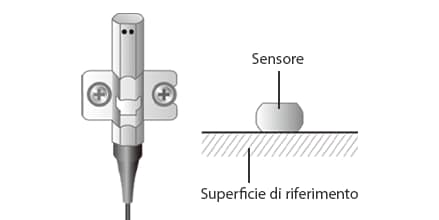

Posizionare l’unità a fibra ottica in modo che il lato sul quale è incisa la stampigliatura sia rivolto verso l’alto e quello privo di stampigliatura funga da superficie di riferimento.

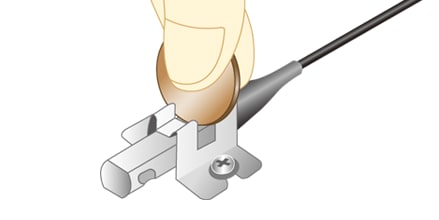

Inserire una moneta o un oggetto analogo nella scanalatura della staffa di montaggio. Per allineare l’asse ottico, ruotare tale oggetto verso sinistra e verso destra.
F-4
F-5
FU-96T

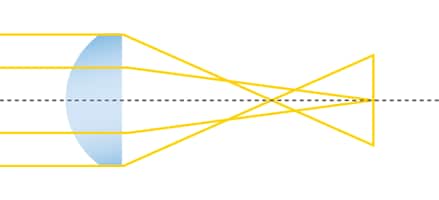

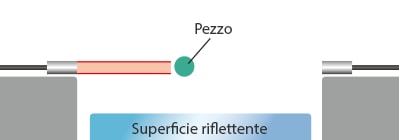

Le unità a fibra ottica con fascio focalizzato riducono la diffusione della luce tramite opportune lenti; ciò consente loro di ridurre anche gli effetti delle luci parassite.
Riducendo l’angolo di apertura è possibile ridurre le luci parassite. La prevenzione delle luci parassite è efficace in rilevamenti come quelli indicati di seguito.

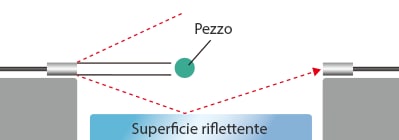

Rilevamento errato a causa delle luci parassite
Anche se il pezzo blocca l’asse ottico, le luci parassite danno luogo a un rilevamento errato.
Se l’angolo di apertura è piccolo...
L’effetto delle luci parassite viene eliminato!
FU-40S
Distanza di rilevamento
MEGA: da 15 a 70 mm, FINE: da 15 a 30 mm
Si tratta di lenti realizzate a partire da superfici curve, non sferiche o piane.
La principale caratteristica di tali lenti consiste nell’aberrazione limitata rispetto a quella prodotta dalle lenti sferiche (ciò significa che le lenti asferiche ricevono la luce in modo efficiente). Anche se l’apertura della lente viene incrementata per aumentare la quantità di luce gestita, l’aberrazione rimane limitata.
Lente sferica
I punti focali sono disallineati; è presente un’aberrazione.

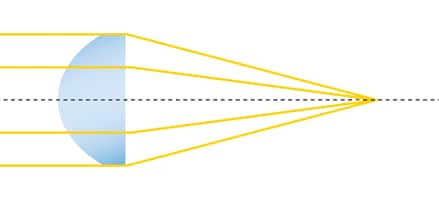

Lente asferica
I punti focali sono allineati; non è presente alcuna aberrazione.
Per aberrazione si intende il fatto che i punti focali della luce in ingresso dal centro e dai bordi della lente non sono allineati. Ciò risulta utile nei rilevamenti di pezzi neri, lucidi e trasparenti situati a distanze elevate.
FU-38L
Distanza di rilevamento
MEGA: da 8 a 38 mm, FINE: da 8 a 32 mm

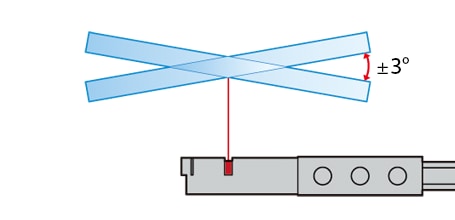

Grazie al sistema ottico proprietario di KEYENCE, questo sensore risente difficilmente dell’inclinazione dei pezzi.
Direzione orizzontale
Direzione verticale

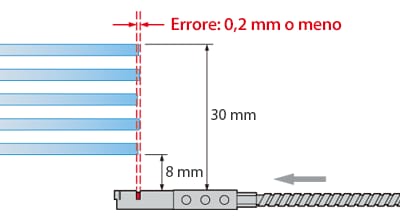

Questo sensore assicura una precisione di posizionamento pari a 0,2 mm o migliore, a una distanza compresa fra 8 e 30 mm.*
*Dati provenienti da rilevamenti di un substrato di vetro (indagine svolta da KEYENCE)
Precedente definito riflettente (immagine)
FU-38L (immagine)

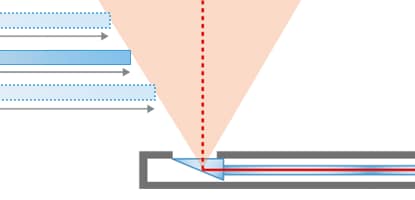

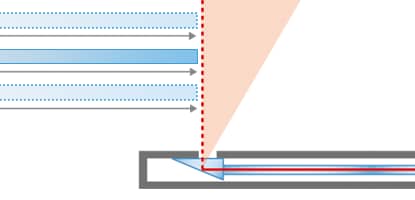

Riduzione della larghezza dell’apertura per limitare il campo visivo

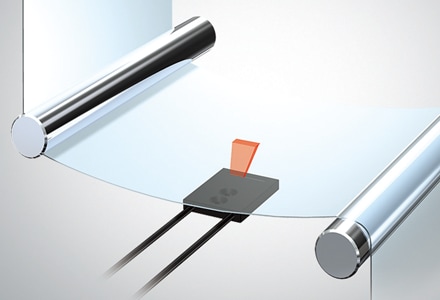

FU-38S
Distanza di rilevamento
MEGA: da 0 a 25 mm, FINE: da 0 a 25 mm
All’interno del sensore sono presenti due coppie di trasmettitori e ricevitori, una delle quali viene utilizzata per le distanze lunghe, l’altra per quelle brevi.
Tale struttura permette a questo sensore di eseguire rilevamenti a distanze comprese fra 0 mm e ben 25 mm (distanza lunga), ottenendo rilevamenti stabili anche in caso di variazioni della distanza fra il sensore e il pezzo.
I trasmettitori e i ricevitori sono installati all’esterno (per distanze lunghe) e all’interno (per distanze brevi).
La configurazione sottile è resa possibile dalla struttura in cui la luce viene riflessa dai prismi.
Immagini dello spot del fascio del trasmettitore e di un rilevamento

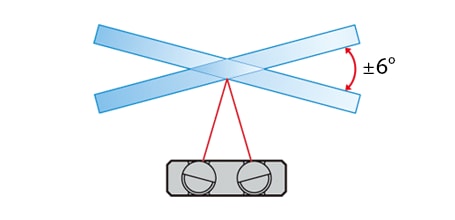

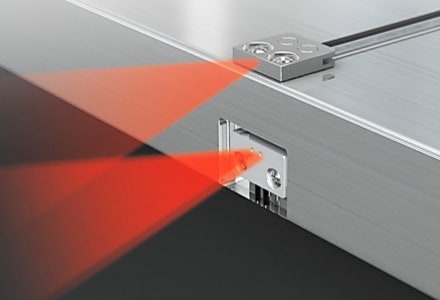

Immagini di un rilevamento con pezzo inclinato
Quando la distanza dal pezzo è elevata, vengono utilizzati trasmettitore e ricevitore per distanze lunghe, mentre quando la distanza dal pezzo è ridotta vengono utilizzati trasmettitore e ricevitore per distanze brevi.

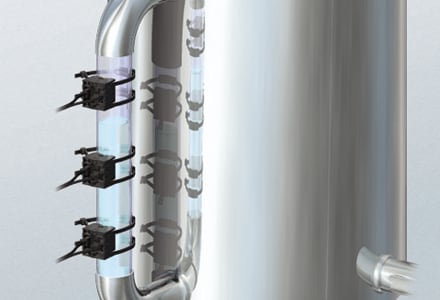

FU-95S
Anche in presenza di bolle, è OK.

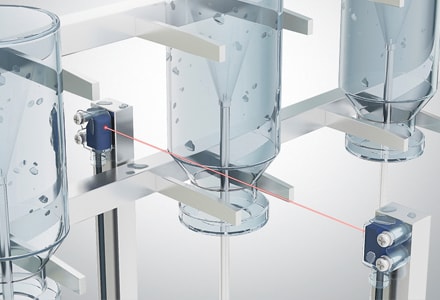

Dato che il rilevamento viene effettuato con una serie di 16 assi ottici, anche se alcuni di essi risentono di fattori quali bolle d’aria e gocce d’acqua è comunque possibile eseguire il rilevamento utilizzando gli assi ottici rimanenti.

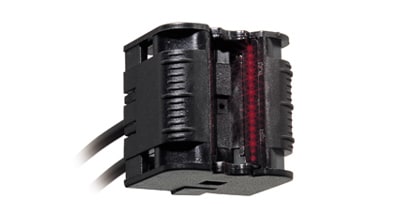

È possibile montare questo sensore su tubi di diametro compreso fra 4 e 26 mm. La fibra accorciabile ha un raggio di curvatura R5, che migliora la libertà di posa.

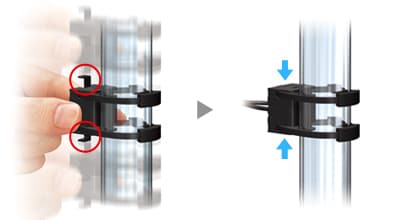

Regolazione della posizione Facilità di bloccaggio
La scala è larga 12 mm, e consente pertanto di verificare con facilità la posizione di rilevamento desiderata. Con regolazioni minime della sensibilità, è inoltre possibile effettuare rilevamenti in una posizione arbitraria all’interno della scala.
FU-95W
Per l’uso con tubi di diametro pari o superiore a 26 mm
La fibra accorciabile ha un raggio di curvatura R5, che agevola la posa.

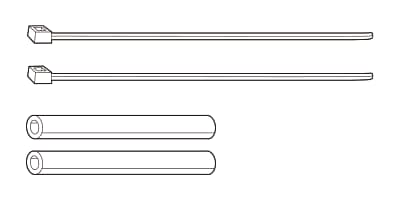

[OP-82177, opzione specifica per l’unità FU-95W; venduta separatamente] Fermacavo × 2, gomma antiscivolo × 2
Sono supportati tubi di diametro compreso fra 26 e 80 mm.
Quando nel tubo non è presente alcun liquido, la differenza fra gli indici di rifrazione del tubo e dell’aria è elevata; la luce viene pertanto riflessa dalla superficie interna del tubo, e ritorna al ricevitore.
Quando è presente del liquido, viceversa, la differenza fra gli indici di rifrazione del tubo e del liquido è piccola; la maggior parte della luce si diffonde pertanto nel liquido, e non ritorna al ricevitore.
Tale caratteristica viene utilizzata per rilevare la presenza del liquido.
Nessun liquido presente
Liquido presente
Bolle presenti
FU-93Z / FU-93
| Modello | Temperatura resistente al calore | Resina ai fluorocarburi | Parte della fibra |
|---|---|---|---|
| FU-93Z | Da -40 a + 50°C | R40* | R0,5 |
| FU-93 | Da -40 a + 70°C | R25 |
*Non è possibile piegare la fibra per un tratto di 80 mm a partire dalla sua punta.

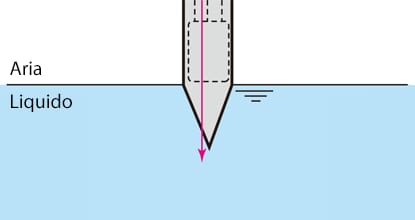

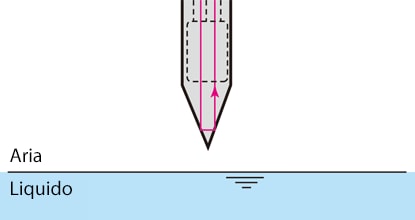

Quando la punta è immersa nell’aria, la differenza fra gli indici di rifrazione della resina ai fluorocarburi e dell’aria è elevata; tutta la luce viene pertanto riflessa nella direzione da cui proveniva (verso il ricevitore). Viceversa, la differenza fra l’indice di rifrazione della resina ai fluorocarburi immersa nel liquido e quello del liquido stesso è piccola; la maggior parte della luce si diffonde pertanto nel liquido, e non ritorna al ricevitore. Tale caratteristica viene utilizzata per rilevare la presenza del liquido.
