Battery Production Soluzioni di Visione artificiale

Con l’utilizzo diffuso di veicoli elettrici (EV) e plug-in hybrid (PHV), è prevista una crescita notevole e continua nella domanda di batterie secondarie e ricaricabili in tutto il mondo. Tra gli altri criteri, le batterie agli ioni di litio devono avere capacità superiori in design più compatti ed essere prodotte a un costo inferiore, essendo fondamentali per l’evoluzione degli EV a lunga portata. Le batterie agli ioni di litio devono essere sottoposte a ispezioni molto rigorose, dal momento che i difetti possono comportare gravi rischi, come gli incendi. KEYENCE fornisce una tecnologia di visione artificiale che gioca un ruolo cruciale nel garantire la qualità delle batterie agli ioni di litio.

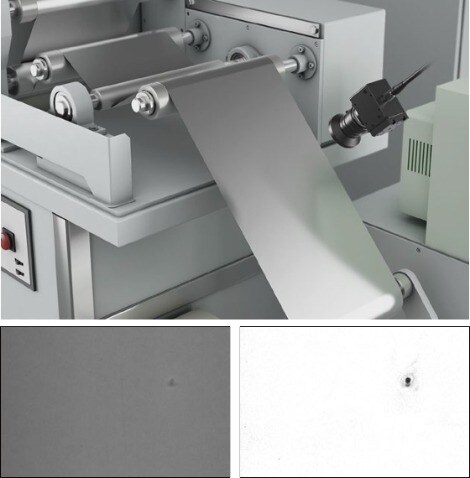

Ispezione dei materiali degli elettrodi positivi e negativi

  • A sinistra l'immagine tradizionale, a destra l'immagine elaborata

  • Telecamera a scansione lineare
    Serie XG-X

    Il controllo qualità dei materiali degli elettrodi positivi e negativi deve includere l’ispezione dell’uniformità delle superfici e dei difetti.

    Gli esclusivi algoritmi di ispezione di KEYENCE sono in grado di eliminare l'eventuale influenza di ombre e Di luminosità disomogenea causata dalle pieghe della lamina, per garantire un rilevamento stabile dei difetti.

    Nell'esempio, l'immagine elaborata consente di visualizzare chiaramente la presenza di una particella estranea.

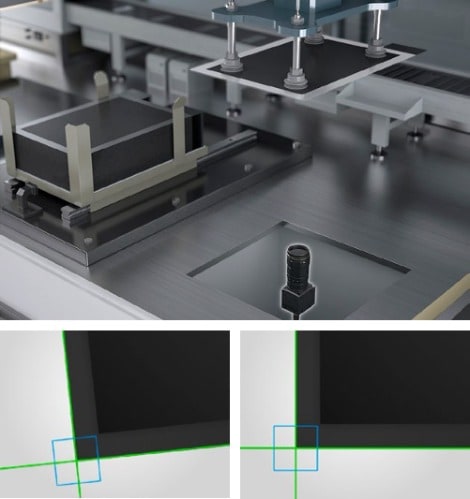

Allineamento dei laminati degli elettrodi

  • A sinistra prima del posizionamento, a destra dopo il posizionamento

  • Telecamera a scansione lineare
    Serie XG-X

    Il disallineamento di elettrodi laminati può comportare difetti che includono il mancato inserimento del laminato nel contenitore esterno o una perdita di elettrolita.

    Al fine di evitare tali difetti, il sistema di allineamento fornisce un controllo del posizionamento degli elettrodi ad alta precisione. Il sistema di allineamento di KEYENCE consente agli utenti di ridurre al minimo le risorse utilizzate dai processi di allineamento: imaging, calibrazione e posizionamento.

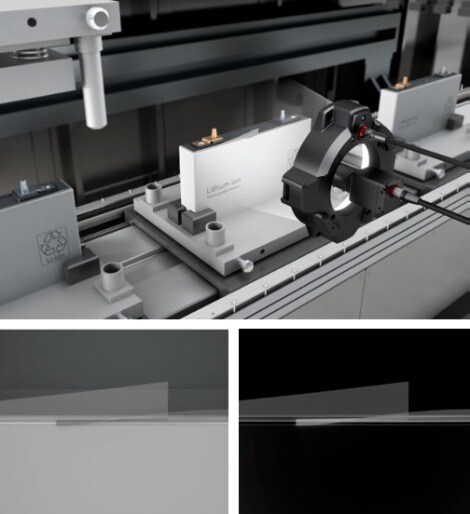

Ispezione della pellicola di isolamento pre-saldatura

  • A sinistra l'immagine normale, a destra l'immagine LumiTrax™

  • Telecamera a scansione lineare
    Serie CV-X / Serie XG-X

    La pellicola di isolamento trasparente può sporgere dopo l’inserimento della cella, impedendo la sigillatura della batteria e determinando difetti, come perdite di elettrolita.

    Il sistema LumiTrax™ risolve i problemi delle tecniche di imaging tradizionali rendendo possibile anche l’acquisizione di bordi di pellicole trasparenti difficili da vedere.

    Nell'esempio, con l'utilizzo del LumiTrax™ si può osservare una pellicola di isolamento posizionata non correttamente.

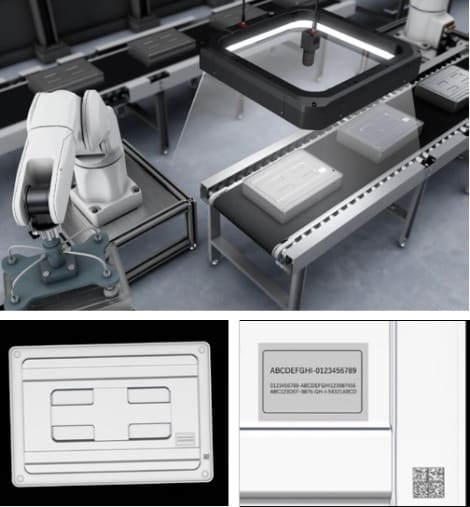

Selezione robotizzata di batterie

  • A sinistra l'immagine del campo visivo intero, a destra l'immagine ingrandita

  • Telecamera a scansione lineare
    Serie CV-X / Serie XG-X

    I robot guidati con sistema di visione promuovono l’automazione per migliorare l’efficienza e l’uniformità della produzione. Il sistema di guida robot con sistema di visione di KEYENCE può essere facilmente integrato con vari produttori di robot per operazioni di prelievo e posizionamento. Se necessario, la telecamera ad alta risoluzione consente anche l’integrazione di ispezioni OCR e codici 2D nel sistema, aumentando ulteriormente l’efficienza di produzione totale.

Ispezione dell’aspetto dell’involucro della batteria

  • A sinistra l'immagine normale, a destra l'immagine LumiTrax™

  • Modalità di riflessione speculare LumiTrax™
    Serie XG-X

    L’ispezione di involucri di batterie per individuare ammaccature e graffi è una parte importante del processo di ispezione per mantenere la resistenza delle celle e dei moduli delle batterie. Benché tradizionalmente fosse difficile differenziare tra piccole ammaccature o graffi e variazioni superficiali accettabili, LumiTrax™ rende possibile rilevare stabilmente solo ammaccature e graffi.

    LumiTrax™ a scansione lineare
    Vari tipi di difetti possono verificarsi a seconda dei materiali dei target o dei metodi di lavorazione. Con LumiTrax™, è possibile generare immagini multiple dall’acquisizione di una singola immagine, permettendo agli utenti di selezionare l’immagine che estrae il difetto.
