Sensore di prossimità induttivo
Serie ER
Tipo interamente in metallo per uso generico Sensore di prossimità induttivo Serie ER
ER-GM08x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GL08x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GS12x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GM12x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GL12x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GL18x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GL30x
Schema dell’area di rilevamento (esempio tipico)
Oggetto rilevabile: ferro
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.

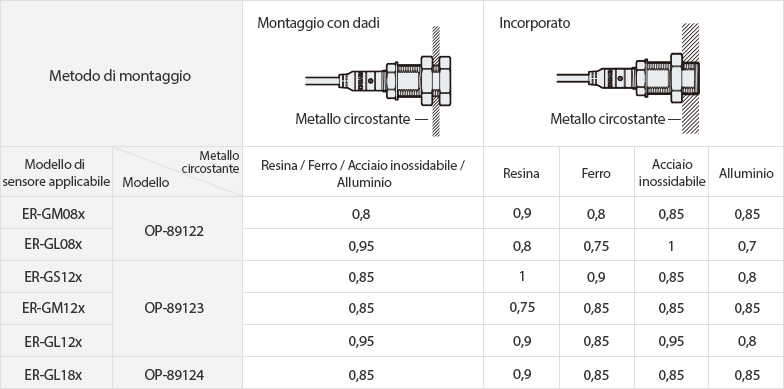

Staffa a sostituzione rapida
La distanza di rilevamento diminuisce quando si utilizza la Staffa a sostituzione rapida. La distanza di rilevamento cambia anche in caso di installazioni a filo a seconda del materiale del metallo circostante. Utilizzare i seguenti fattori moltiplicati per la distanza di rilevamento nelle specifiche come guida.
Come leggere i diagrammi dell'area di rilevamento
Di seguito è illustrata la posizione del punto ON quando l'oggetto rilevabile standard (come da specifiche) viene spostato parallelamente al sensore nella direzione della freccia.
