Sensore di prossimità induttivo
Serie ER
Tipo interamente in metallo resistente alla saldatura Sensore di prossimità induttivo Serie ER
ER-GW08x
Schema dell’area di rilevamento (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: ferro
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: alluminio
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: ferro
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: alluminio

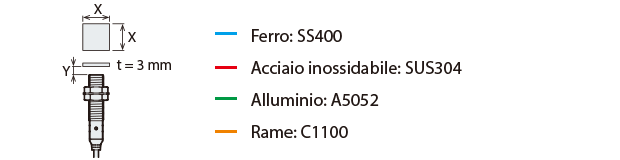

Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Con commutazione a distanza (Modalità 2)

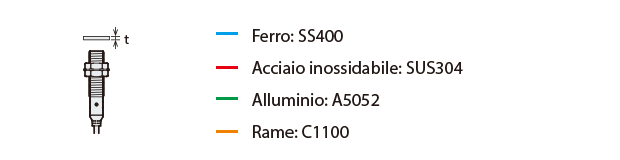

Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GW12x
Schema dell’area di rilevamento (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: ferro
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: alluminio
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: ferro
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Con commutazione a distanza (Modalità 2)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
ER-GW18x
Schema dell’area di rilevamento (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: ferro
Con impostazioni predefinite (Modalità 1)
Oggetto rilevabile: alluminio
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: ferro
Con commutazione a distanza (Modalità 2)
Oggetto rilevabile: alluminio
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Con impostazioni predefinite (Modalità 1)
Con commutazione a distanza (Modalità 2)
Effetto dello spessore dell’oggetto rilevabile e del materiale (esempio tipico)
La distanza di rilevamento varia in base a materiale, dimensioni e spessore dell’oggetto rilevabile. La distanza di rilevamento può essere verificata utilizzando un oggetto rilevabile moltiplicando la distanza di rilevamento Y (mm) nello schema delle caratteristiche “Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile” per il coefficiente nel seguente schema delle caratteristiche.
Staffa a sostituzione rapida

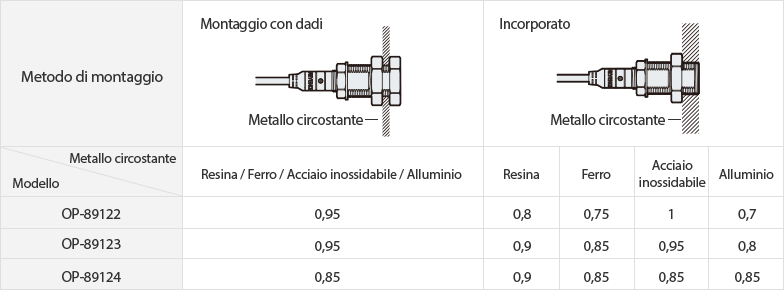

La distanza di rilevamento diminuisce quando si utilizza la Staffa a sostituzione rapida. La distanza di rilevamento cambia anche in caso di installazioni a filo a seconda del materiale del metallo circostante. Utilizzare i seguenti fattori moltiplicati per la distanza di rilevamento nelle specifiche come guida.
Come leggere i diagrammi dell'area di rilevamento

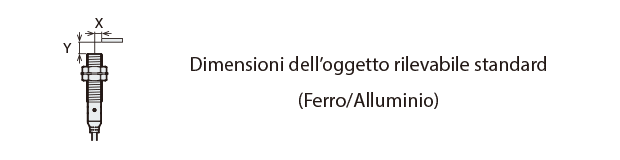

Di seguito è illustrata la posizione del punto ON quando l'oggetto rilevabile standard (come da specifiche) viene spostato parallelamente al sensore nella direzione della freccia.
