Tolleranza del run-out (deviazione del run-out)

La tolleranza del run-out è una tolleranza geometrica che specifica la fluttuazione del run-out di una feature del target, quando il target (parte) viene ruotato su un asse (linea retta specificata). Un datum è sempre necessario per indicare la tolleranza di run-out; in quanto tale è una tolleranza geometrica per le feature correlate ai datum.

Run-out circolare

Run-out circolare

Il run-out circolare specifica il run-out di qualsiasi parte di una circonferenza quando una parte viene ruotata.
Per soddisfare il requisito di run-out circolare, il run-out del valore misurato quando la parte viene ruotata deve rientrare nell'intervallo specificato.

Esempio di indicazione
Run-out circolare
Spiegazione dei disegni
Il run-out della superficie cilindrica nella direzione radiale, indicato dalla freccia, non deve superare gli 0,03 mm in qualsiasi piano di misurazione perpendicolare alla linea dell'asse datum quando il target viene ruotato una volta sulla linea dell'asse datum.

Run-out totale

Run-out totale

Il run-out totale specifica il run-out dell'intera superficie di una parte quando viene ruotata.
Per soddisfare il requisito di run-out totale, il run-out del valore misurato dell'intera superficie del cilindro deve rientrare nell'intervallo specificato.

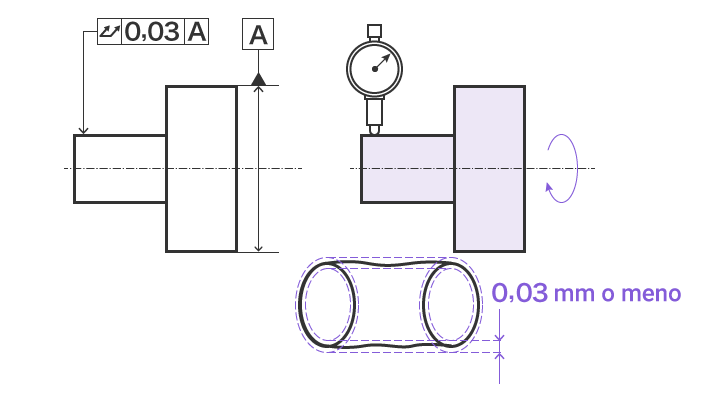

Esempio di indicazione
Run-out totale
Spiegazione dei disegni
Il run-out totale della superficie cilindrica nella direzione radiale, indicato dalla freccia, non deve superare gli 0,03 mm in qualsiasi punto sulla superficie cilindrica quando la parte cilindrica viene ruotata sulla linea dell'asse datum.
