Sensore di livello radar Serie FR Guida all'avvio

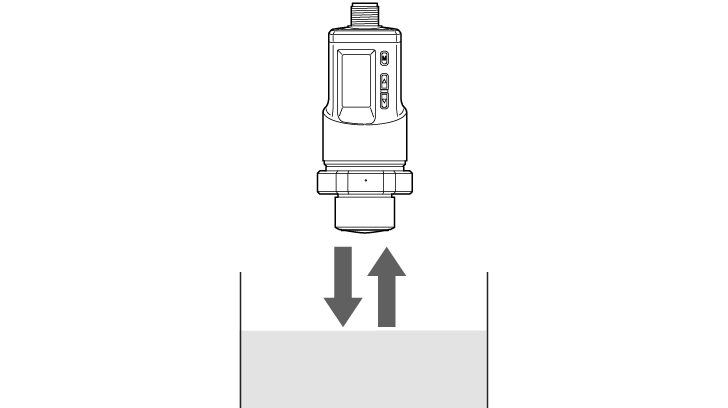

Il rilevamento potrebbe diventare instabile a brevi distanze.

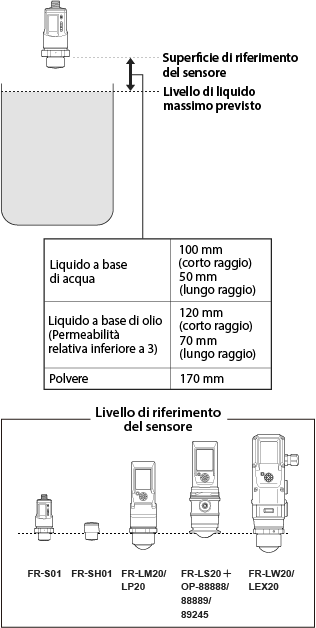

Si consiglia di installare il sensore in modo che la superficie di riferimento del corpo del sensore si trovi almeno alla seguente distanza dal livello massimo previsto del liquido.

* In ambienti senza schiuma o accumuli, il sensore può essere utilizzato a una distanza inferiore rispetto a questa.

Consigliato

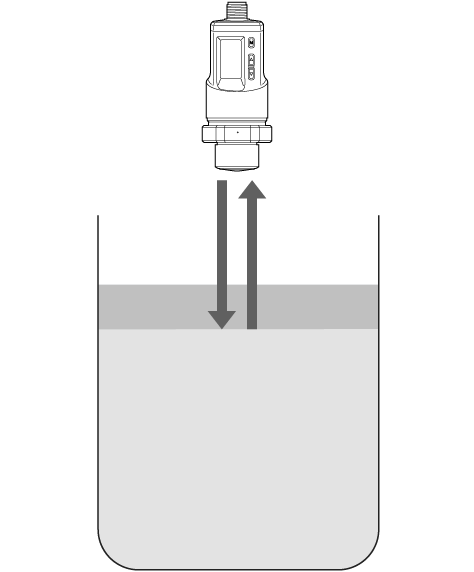

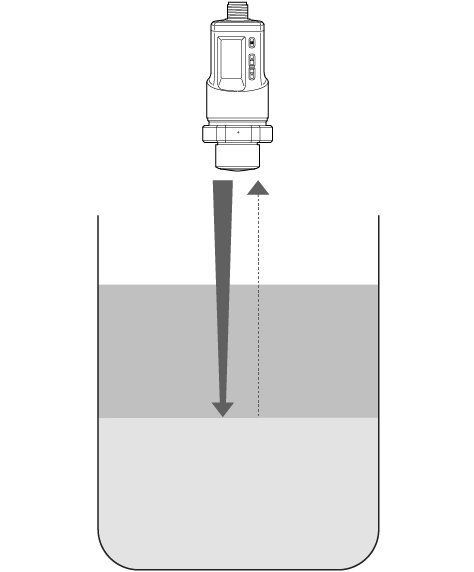

• Anche se la superficie del liquido viene temporaneamente persa, il valore precedente continuerà a essere mantenuto per il tempo impostato in "Tempo di tracciamento". Se il rilevamento diventa instabile a causa della schiuma, l'aumento dell'impostazione "Tempo di tracciamento" facilita un rilevamento stabile. * Poiché il valore immediatamente precedente alla perdita della superficie del liquido viene mantenuto per il tempo impostato in "Tempo di tracciamento", si prega di considerare questo aspetto tenendo conto delle velocità di salita e discesa della superficie del liquido.

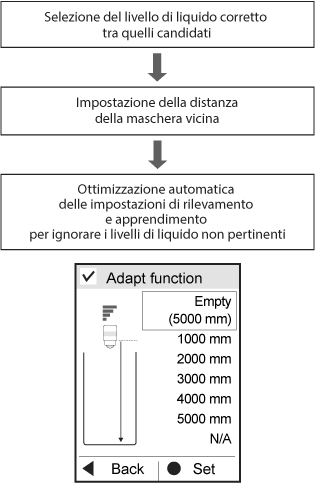

• Aumentando l'impostazione "Sensibilità", potrebbe essere possibile un rilevamento stabile. * Quando si modifica l'impostazione "Sensibilità" dopo che l'apprendimento è stato completato con la funzione di adattamento, eliminare le informazioni apprese ed eseguire nuovamente la funzione di adattamento.
• Rispetto alla Serie FR, il sensore di livello a impulsi guidati Serie FL potrebbe essere in grado di rilevare in modo stabile anche in presenza di schiuma. Se il rilevamento con la Serie FR è instabile a causa della schiuma, si prega di prendere in considerazione anche la Serie FL.
• Si prega di installare un tubo per evitare che la schiuma penetri sotto il sensore.

  • POINT01
    Poiché i tubi di plastica potrebbero essere influenzati dalla schiuma all'esterno del tubo, si consigliano tubi metallici.
  • POINT02
    Il diametro del tubo deve essere uguale o superiore alla parte di connessione del sensore (corto raggio: G3/4, lungo raggio: G1-1/2).
  • POINT03
    Per prevenire falsi rilevamenti dovuti alla riflessione dall'estremità del tubo, si consiglia di utilizzare un tubo di calma di lunghezza superiore alla posizione del livello del liquido al suo minimo. Tuttavia, è necessario lasciare un'intercapedine rispetto alla superficie inferiore per consentire il flusso del liquido in entrata e in uscita.
  • PUNTO 04
    Si consiglia di utilizzare un tubo senza saldatura con il minor numero possibile di sporgenze interne e di realizzare il foro di sfiato dell'aria il più piccolo e il più in alto possibile.

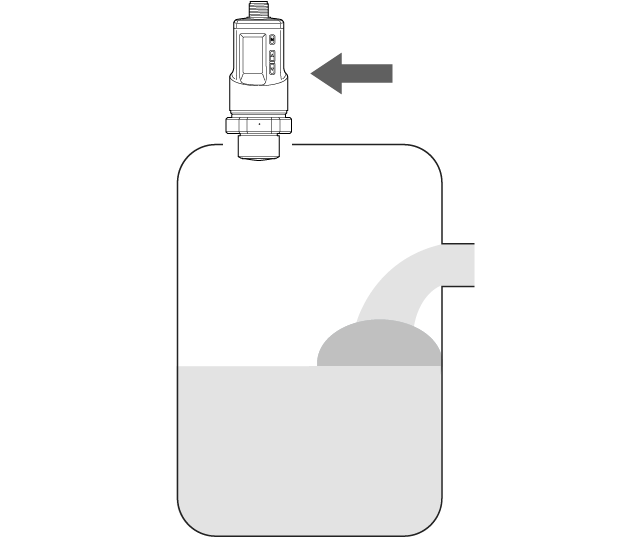

• Si consiglia di installare il sensore lontano dalla bocca di alimentazione del liquido o di utilizzare un agente antischiuma per evitare il più possibile la formazione di bolle sotto il sensore.

Consigliato

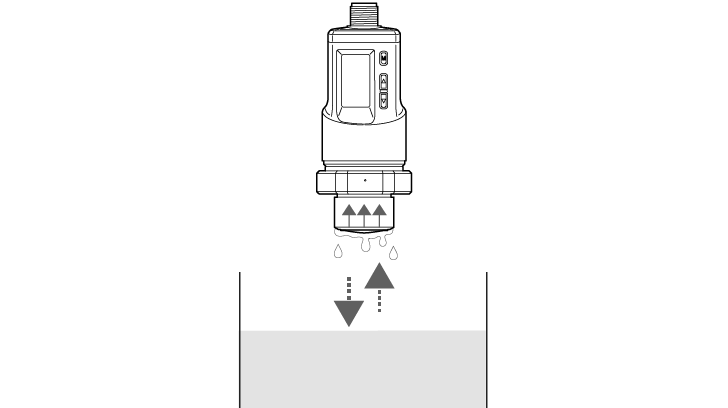

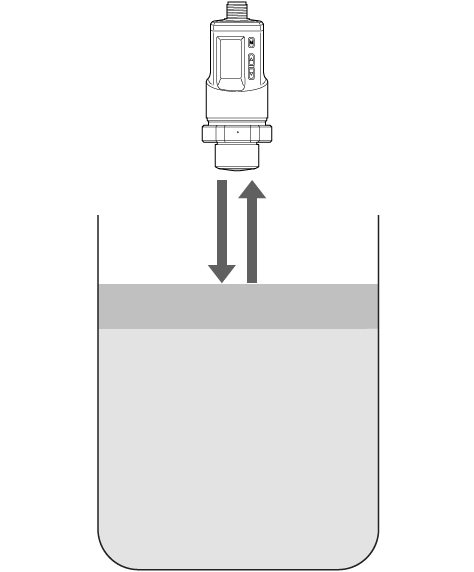

• Anche in caso di perdita temporanea del livello del liquido, il valore precedente viene mantenuto per la durata impostata in "Tempo di tracciamento". Se il rilevamento diventa instabile a causa della condensa, l'aumento dell'impostazione del "Tempo di tracciamento" facilita un rilevamento stabile. * Poiché il valore immediatamente precedente alla perdita della superficie del liquido viene mantenuto per il tempo impostato in "Tempo di tracciamento", è necessario considerare questo aspetto tenendo conto delle velocità di salita e discesa della superficie del liquido.
• Potrebbe essere possibile ottenere un rilevamento stabile modificando l'impostazione della "Sensibilità". * Quando si modifica l'impostazione della "Sensibilità" dopo il completamento dell'apprendimento con la funzione di adattamento, è necessario eliminare le informazioni apprese ed eseguire nuovamente la funzione di adattamento.

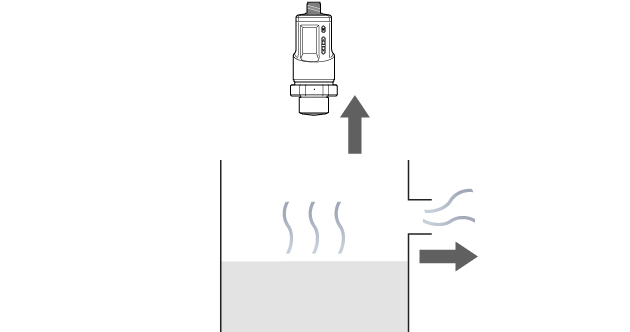

• Si consiglia di installare il sensore in una posizione in cui sia improbabile la formazione di condensa, ad esempio tenendolo lontano da liquidi ad alta temperatura o da scarichi di vapore.

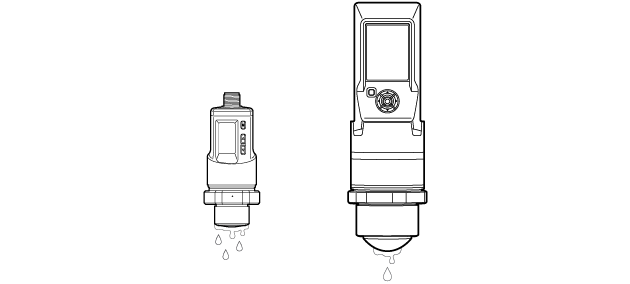

• Poiché il modello a lungo raggio presenta una superficie inferiore sferica rispetto al modello a corto raggio, è meno probabile che la condensa rimanga sulla superficie inferiore del sensore, rendendolo meno suscettibile agli effetti della condensa.
  Inoltre, poiché il modello a lungo raggio offre una maggiore capacità di rilevamento, questo modello è consigliato anche quando la distanza di rilevamento è breve.

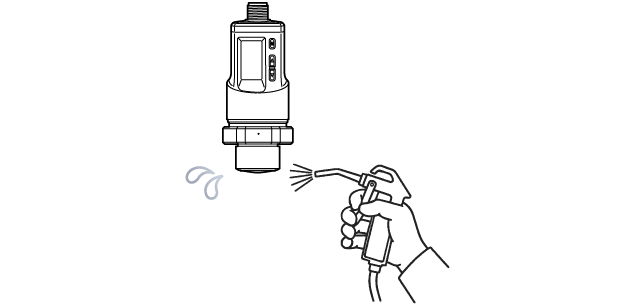

• Si consiglia di rimuovere la condensa tramite spurgo o altri mezzi.
