Retroilluminazione Aggiunta di un modello delle dimensioni di un foglio A4
CA-DS
Tecniche di illuminazione con retroilluminazione
Un'illuminazione anteriore standard può causare un contrasto basso e non omogeneo delle caratteristiche di un target, a causa della forma, del colore e della finitura della superficie. L'uso di una retroilluminazione assicura la trasmissione della luce attraverso il target dentro la telecamera. Se il target è opaco, viene generato un profilo, creando un contrasto e un contorno netto per un'ispezione stabile. Un target, anche se trasparente, può avere diverse densità (come nel caso di materiale in strati o liquido in una bottiglia). Grazie alle variazioni nell'assorbimento e nella trasmissione della luce in un target, è possibile ottenere comunque un contrasto.
Disposizione della telecamera/luce
Aggiunta di un modello delle dimensioni di un foglio A4
Alla serie è stato aggiunto un modello delle dimensioni di un foglio A4. La luce viene emessa fino al bordo dell'unità, il che consente di installarla entro lo spazio minimo necessario in termini di area di illuminazione.
La conformazione speciale della piastra di diffusione permette di emettere la luce fino al suo bordo.
Applicazione
Striscia di pin di connettori
Con illuminazione standard

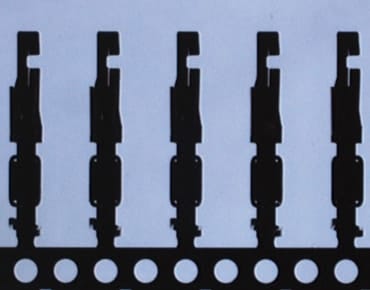

Con retroilluminazione
Rilevamento difetti film termoretraibile
In questo esempio di applicazione, la luce viene usata come luce speculare con un'ampia area di illuminazione.
Prodotto conforme
Prodotto difettoso
