Meccanismi dei codici a barre

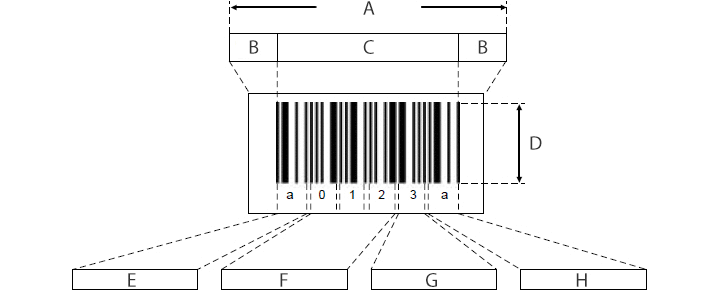

Quiet zone (margine)

Le estremità di destra e sinistra del simbolo del codice a barre.
Se il margine non è abbastanza ampio, il lettore di codice a barre non può scansionare i dati del barcode.

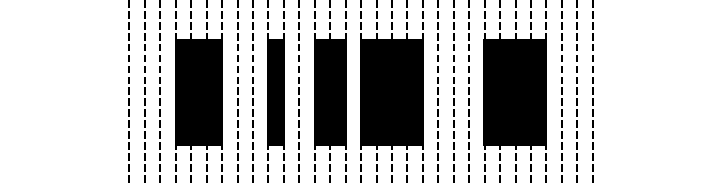

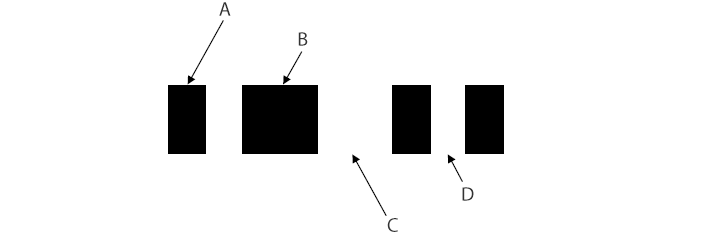

Entrambi i margini di destra e sinistra devono essere larghi almeno 10 volte la larghezza della barra stretta (larghezza minima degli elementi). (Vedere qui per la larghezza della barra stretta).

Carattere di inizio/arresto

Carattere per indicare l’inizio o la fine dei dati.
Il carattere di inizio/arresto varia a seconda del tipo di codice a barre. CODE 39 utilizza “*” e CODABAR utilizza “a”,“b”,“c” e “d”. (EAN e ITF utilizzano, al posto di un carattere, un pattern di barre che indica l’inizio/la fine dei dati).

Dati (messaggio)

I pattern delle barre che rappresentano i dati (numeri, lettere, ecc.) sono disposti da sinistra.
Il disegno sopra visualizza la dimostrazione dei dati di “012”, con i pattern delle barre che rappresentano 0, 1 e 2 disposti rispettivamente da sinistra.

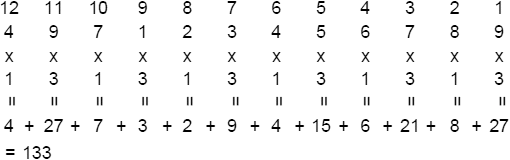

Cifra di controllo

Un valore numerico calcolato per verificare un errore di lettura. Viene aggiunto direttamente dopo i dati del codice a barre.
(Vedere qui per i dettagli)

Lunghezza del codice a barre

La lunghezza del codice a barre definisce la lunghezza totale, comprese le quiet zone di destra e di sinistra.
Se la lunghezza del codice, comprese le quiet zone, non rientra nella larghezza di scansione, il lettore di codice a barre non è in grado di scansionare i dati.

Altezza del codice a barre

Si raccomanda di rendere il codice a barre quanto più alto possibile in base alla tipologia di stampante usata.
Se il codice non è abbastanza alto, il laser potrebbe deviare dal codice a barre, causando letture instabili.
Si raccomanda di mantenere l’altezza superiore al 15% della lunghezza del codice a barre.
