Osservazione e misurazione di stampi e matrici con un microscopio digitale
Stampi e matrici sono strumenti essenziali per la produzione di massa nell'industria manifatturiera odierna. Entrambi sono elementi chiave nella produzione: ad esempio, gli stampi vengono utilizzati nello stampaggio a iniezione per modellare la resina e nella colata, mentre le matrici vengono utilizzati nello stampaggio generale. Questa sezione introduce esempi di osservazione e misurazione di stampi e matrici con un microscopio digitale.
![Osservazione e misurazione di stampi e matrici con un microscopio digitale](/Images/ss_vhx-casestudy_a_mold_001_2039620.jpg)
- Vantaggi e svantaggi dell'utilizzo di stampi/matrici
- Tipi di stampi/matrici
- Metodi di lavorazione di stampi e matrici
- Esempi di osservazione e misurazione di stampi e matrici con un microscopio digitale
Vantaggi e svantaggi dell'utilizzo di stampi/matrici
- Vantaggi
-
- Rapida manifattura in serie di prodotti con la stessa forma.
- Produzione di alta precisione con bassa variazione.
- Non sono richieste competenze particolari e chiunque è in grado di eseguire le operazioni con facilità.
- Scarti minimi di materiale e bassi costi di lavorazione.
- Svantaggi
-
- La fabbricazione di stampi e matrici può essere costosa e richiedere molto tempo.
- Per la fabbricazione di stampi è richiesto un alto livello di abilità ed esperienza.
Tipi di stampi/matrici
Stampi e matrici sono strumenti utilizzati per formare e modellare i materiali.
Le matrici sono “aperte” in quanto sono costituite da elementi superiori e inferiori non sigillati.
Gli stampi, invece, sono “chiusi” e i materiali, come metallo e resina, vengono versati in una cavità per formare un prodotto finito.
Matrici
- Matrici di stampaggio
- Le matrici di stampaggio vengono utilizzate per modellare le carrozzerie delle automobili e altri componenti. Sono il tipo di matrice più comune. Le matrici di stampaggio possono essere ulteriormente classificate in matrici di punzonatura, di piegatura e di compressione.
- Matrici di forgiatura
- Queste matrici vengono utilizzate per modellare i componenti di trasmissione di automobili e altri veicoli. Le matrici vengono utilizzate per colpire un materiale e creare una forma diversa. Le parti che richiedono un'elevata resistenza sono solitamente realizzate con matrici di forgiatura. Esistono due metodi principali di forgiatura: la forgiatura a caldo, quando il materiale viene riscaldato e ammorbidito prima di essere colpito, e la forgiatura a freddo, quando il materiale viene colpito a temperatura ambiente.
Stampi
- Stampi per lo stampaggio a iniezione
- Questi stampi vengono utilizzati per lo stampaggio di parti in plastica. Un materiale plastico viene riscaldato in un cilindro di riscaldamento, quindi pressurizzato e iniettato in uno stampo. La plastica si raffredda e si solidifica.
- Stampi per la pressofusione
- Gli stampi per la pressofusione vengono utilizzati per modellare iniettando alluminio, magnesio o altro materiale fuso in uno stampo ad alta pressione. Questo consente di fabbricare in serie getti di colata con elevata precisione e condizioni superficiali di alta qualità ad alta velocità. Il termine “pressofusione” è generalmente utilizzato per indicare sia il metodo di colata che il prodotto stampato.
- Stampi per colata
- La colata avviene riscaldando ghisa, leghe di alluminio, rame, ottone o altri materiali ad alte temperature fino a fonderli, quindi versando il materiale fuso in uno stampo. Lo stampo utilizzato per la colata è chiamato stampo di colata e il prodotto risultante è chiamato getto.
- Stampo per polveri
- Gli stampi per polveri vengono utilizzati per formare prodotti comprimendo e indurendo una polvere metallica.
Metodi di lavorazione di stampi e matrici
- Taglio
- Stampi e matrici possono essere lavorati utilizzando un utensile tagliente per tagliare la superficie di un materiale. Questo taglio viene più comunemente eseguito in un centro di lavoro.
- Rettifica
- Le punte di rettifica possono essere utilizzate anche per lavorare stampi e matrici. Questo metodo consente di lavorare materiali duri che non possono essere lavorati con il taglio, come l'acciaio temprato e il carburo cementato. Rispetto al taglio, questo metodo consente di lavorare con maggiore precisione ed è comunemente utilizzato per la finitura. Tuttavia, anche la rettifica richiede più tempo.
- Lavorazione a scarica elettrica a filo
- La lavorazione a scarica elettrica a filo è un metodo che utilizza fili di ottone per tagliare il metallo. Con questo metodo la lavorazione è possibile indipendentemente dalla durezza del metallo, ed è possibile lavorare materiali in acciaio temprato, carburi cementati e altri metalli.
Esempi di osservazione e misurazione di stampi e matrici con un microscopio digitale

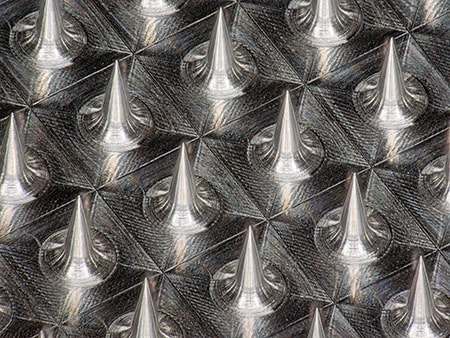

Di seguito vengono presentati gli ultimi esempi di osservazione e misurazione di stampi e matrici con il microscopio digitale 4K della Serie VHX di KEYENCE.
![](/Images/ss_vhx-casestudy_a_mold_002_2039621.jpg)
![](/Images/ss_vhx-casestudy_a_mold_003_2039622.jpg)
![](/Images/ss_vhx-casestudy_a_mold_004_2039623.jpg)

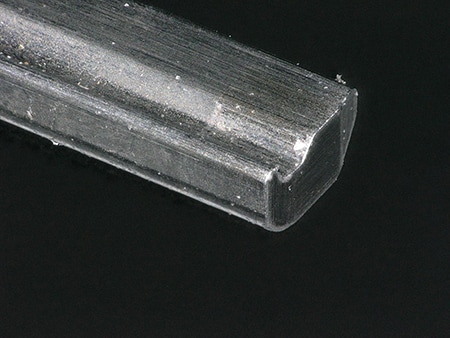

VHX-E20, 20×

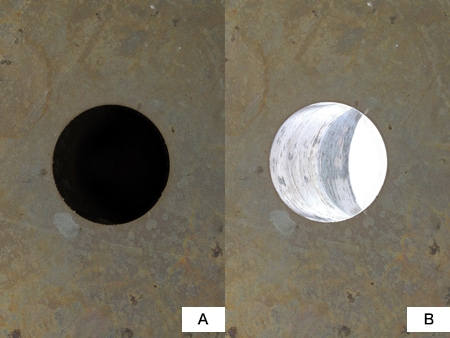

- A: Senza retroilluminazione
- B: Con retroilluminazione
![](/Images/ss_vhx-casestudy_a_mold_005_2039624.jpg)
![](/Images/ss_vhx-casestudy_a_mold_006_2039625.jpg)
ZS-200, 1500×, illuminazione coassiale

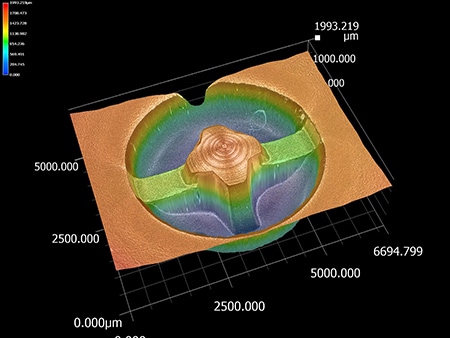

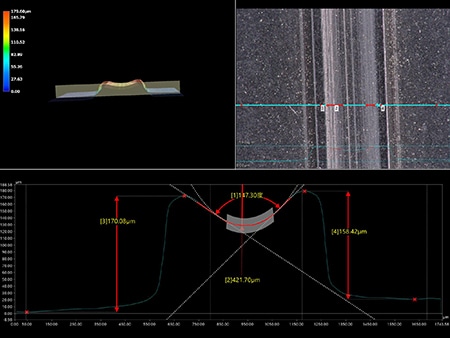

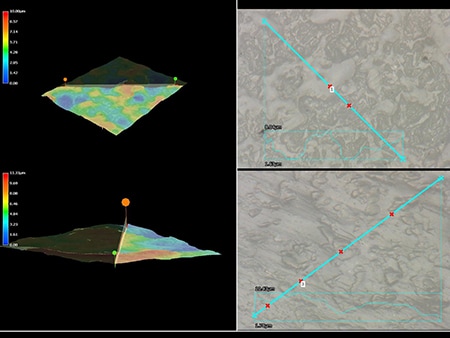

La gestione dell'usura è possibile misurando i prodotti in 3D.
![](/Images/ss_vhx-casestudy_a_mold_007_2039626.jpg)
![](/Images/ss_vhx-casestudy_a_mold_008_2039627.jpg)
ZS-200, 500×, illuminazione coassiale

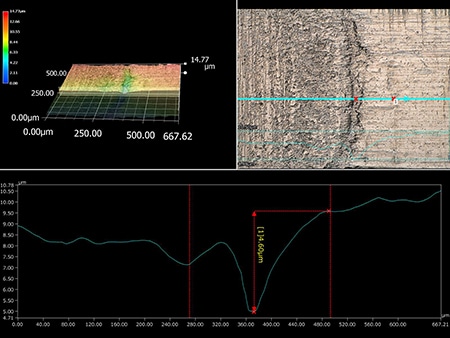

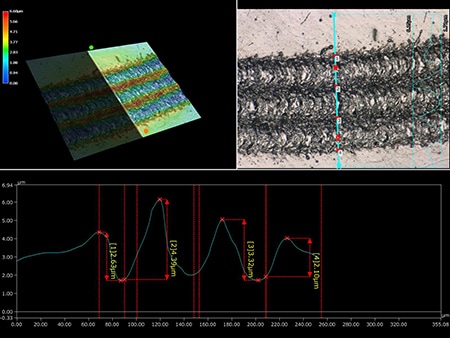

I difetti che non possono essere acquisiti con un rugosimetro possono essere chiaramente identificati.
![](/Images/ss_vhx-casestudy_a_mold_009_2039628.jpg)
![](/Images/ss_vhx-casestudy_a_mold_010_2039629.jpg)
![](/Images/ss_vhx-casestudy_a_mold_011_2039630.jpg)
Immagine della modalità Effetto ombra ottico

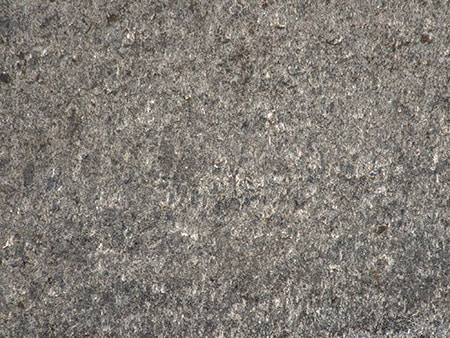

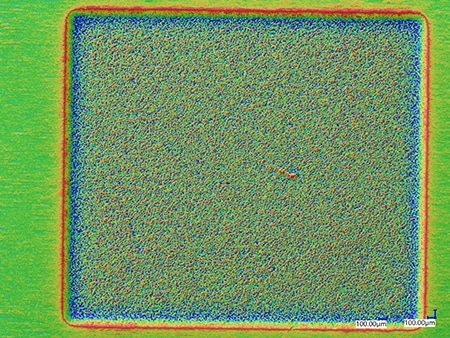

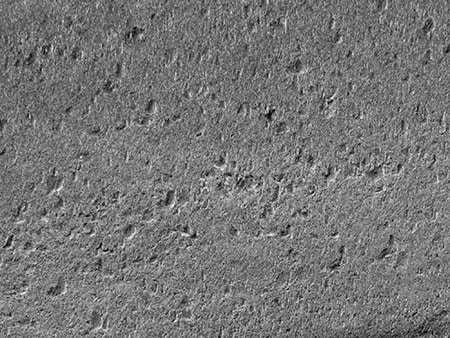

La modalità Effetto ombra ottico può essere utilizzata per visualizzare irregolarità microscopiche.
![](/Images/ss_vhx-casestudy_a_mold_012_2039631.jpg)
![](/Images/ss_vhx-casestudy_a_mold_013_2039632.jpg)
Immagine della modalità Effetto ombra ottico

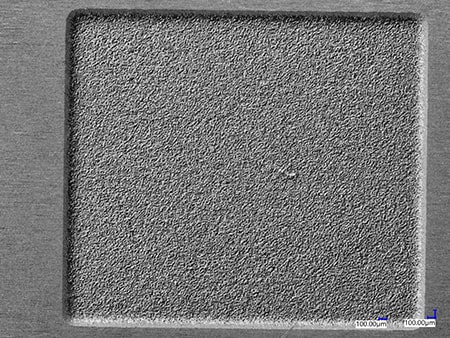

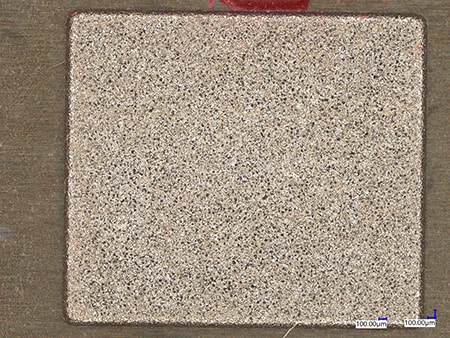

La modalità Effetto ombra ottico può essere utilizzata per visualizzare i modelli di superficie satinata.
![](/Images/ss_vhx-casestudy_a_mold_014_2039633.jpg)
