Osservazione e misurazione di superfici testurizzate utilizzando microscopi digitali
La testurizzazione superficiale è un processo che fornisce texture alle superfici in metallo e plastica. La testurizzazione non solo conferisce ai prodotti un aspetto raffinato ma aggiunge anche funzioni come prevenzione della riflessione e dello slittamento. Questa sezione presenta esempi di osservazione e misurazione di superfici testurizzate utilizzando microscopi digitali.
![Osservazione e misurazione di superfici testurizzate utilizzando microscopi digitali](/Images/ss_vhx-casestudy_a_texture_001_2066946.jpg)
- Cos’è una texture?
- Classificazioni e finalità della testurizzazione
- Tipi di testurizzazione
- Esempi di osservazione e misurazione di superfici testurizzate utilizzando microscopi digitali
Cos’è una texture?
Una texture è una trama a grinze creata su una superficie in metallo o in plastica. La testurizzazione può conferire vari aspetti, come texture del legno, texture della pelle, texture opaca e pattern geometrici, in aggiunta a pattern superficiali irregolari semplici.
Classificazioni e finalità della testurizzazione
Miglioramento del design
- Viene aggiunto un aspetto raffinato.
- Difetti di saldatura, come segni di risucchio e linee di saldatura, sono resi meno evidenti.
- Sporcizia e difetti sono resi meno evidenti.
Miglioramento della funzionalità
- La luce è diffusa, il che previene la lucidità.
- Vengono aggiunti effetti antislittamento.
- Viene impedito il contatto ravvicinato.
- Gli effetti di ritenzione dell’umidità e idrorepellenza sono ottimizzati.
Tipi di testurizzazione
Le superfici in metallo sono testurizzate direttamente oppure vengono testurizzati gli stampi in metallo e quella stessa texture viene trasferita ai prodotti. Di seguito sono introdotti metodi tipici.
- Marcatura a rasatura superficiale
- Le irregolarità superficiali vengono formate mediante la mascheratura delle aree che non devono essere lavorate e l’applicazione di un marcatore a rasatura superficiale (mordente) sulle aree da elaborare. Questo metodo è tipicamente utilizzato per formare texture della pelle.
- Sabbiatura
- Vengono spruzzati abrasivi fini nelle cavità di uno stampo di metallo per formare irregolarità superficiali. Le dimensioni delle irregolarità superficiali sono controllate cambiando le dimensioni dell’abrasivo e il livello di forza del getto. Questo metodo è tipicamente utilizzato per formare texture opache.
- Taglio
- Gli stampi in metallo sono tagliati con frese a piccola estremità per formare irregolarità superficiali.
- Lavorazione laser
- Le superfici degli stampi in metallo sono incise con un laser per formare irregolarità superficiali. È possibile formare pattern geometrici complessi.
Esempi di osservazione e misurazione di superfici testurizzate utilizzando microscopi digitali
Questi sono recenti esempi di osservazione e misurazione delle superfici testurizzate che utilizzano il Microscopio digitale 4K della Serie VHX di KEYENCE.
![](/Images/ss_vhx-casestudy_a_texture_002_2066947.jpg)
Immagine normale
![](/Images/ss_vhx-casestudy_a_texture_003_2066948.jpg)
Immagine della modalità Effetto ombra ottico
La modalità Effetto ombra ottico può essere utilizzata per visualizzare le irregolarità.
![](/Images/ss_vhx-casestudy_a_texture_004_2066949.jpg)
Immagine della mappa a colori
È possibile visualizzare le differenze di altezza in colori differenti nelle immagini della mappa a colori.
Osservazione della texture della superficie dei sedili di automobili
ZS-20, 20×, illuminazione anulare + illuminazione multiangolare
![](/Images/ss_vhx-casestudy_a_texture_005_2066950.jpg)
![](/Images/ss_vhx-casestudy_a_texture_006_2066951.jpg)
Osservazione della texture di un quadro strumenti (bianco)
VH-Z20, 200×, illuminazione anulare + HDR
![](/Images/ss_vhx-casestudy_a_texture_007_2066952.jpg)
Anche le texture bianche possono essere osservate chiaramente utilizzando la funzione HDR e la profondità della composizione.
Profilometria 3D di una superficie testurizzata
VH-Z20, 200×, illuminazione anulare
![](/Images/ss_vhx-casestudy_a_texture_008_2066953.jpg)

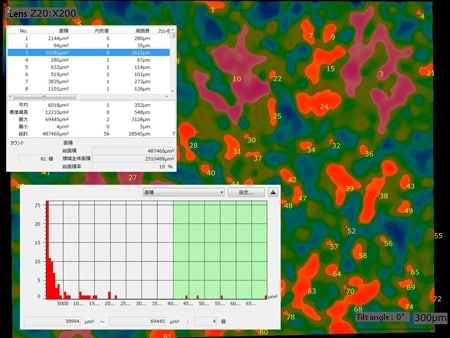

Misurazione automatica dell’area di una superficie testurizzata utilizzando un’immagine 3D
VH-Z20, 200×, illuminazione anulare
![](/Images/ss_vhx-casestudy_a_texture_009_2066954.jpg)
