Osservazione di fibre ottiche con un microscopio digitale
Le fibre ottiche sono realizzate in vetro e plastica di quarzo e vengono utilizzate principalmente per le comunicazioni via Internet. Questa sezione fornisce una panoramica sulle fibre ottiche e presenta alcuni esempi di osservazione con un microscopio digitale.
- Fibre ottiche e struttura dei cavi in fibra ottica
- Vantaggi dell'utilizzo delle fibre ottiche
- Fibre multimodali e fibre monomodali
- Esempio di osservazione dei difetti di superficie delle fibre ottiche con un microscopio digitale
Fibre ottiche e struttura dei cavi in fibra ottica
- Filo con anima in fibra ottica
-
Il nucleo al centro della fibra è il percorso di trasmissione della luce. Il rivestimento è uno strato di materiale con un indice di rifrazione inferiore che racchiude il nucleo.
- A: Nucleo
- B: Rivestimento
- C: Guaina esterna
- Cavo in fibra ottica
-
L'elemento di tensione al centro del cavo attenua la tensione durante l'installazione.
- A: Cavo con anima in fibra ottica
- B: Avvolgimento a pressione
- C: Elemento di tensione
- D: Guaina esterna
Vantaggi dell'utilizzo delle fibre ottiche
- Velocità di comunicazione e capacità di comunicazione maggiori (1000 Mbps) rispetto al metodo ADSL (50 Mbps), utilizzato dalle linee telefoniche tradizionali
- Consente la comunicazione a lunga distanza riducendo al minimo le perdite di trasmissione
- Non è una comunicazione elettrica, quindi non è influenzata dai disturbi elettromagnetici
- Leggere e compatte, con una fibra, compresa la guaina esterna, avente un diametro esterno di 0,25 mm
- Il quarzo, la materia prima della fibra, ha una durata maggiore e un consumo di risorse inferiore rispetto al rame
- A prova di esplosione, senza possibilità di incidenti da cortocircuito
Fibre multimodali e fibre monomodali
Esistono due tipi di fibre ottiche: multimodali e monomodali.
Le fibre monomodali hanno un diametro del nucleo di circa 10 micrometri e sono limitate a un singolo impulso di luce. Le fibre multimodali sono più grandi, con un diametro del nucleo di circa 50 micrometri, e possono trasmettere più impulsi di luce con angoli di riflessione diversi.

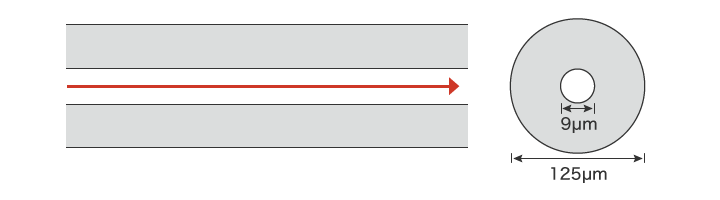

- Fibra monomodale
-
Ideale per la trasmissione a medio-lungo raggio su lunghezze di alcuni chilometri o più. Questo tipo viene utilizzato per le comunicazioni sottomarine in città, tra le città e internazionali.
Diametro del nucleo: 9 μm
Diametro del rivestimento: 125 μm

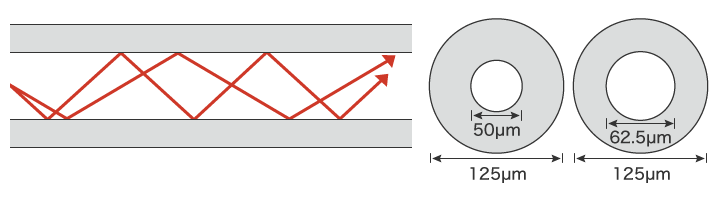

- Fibra multimodale
-
Ideale per la trasmissione a corto raggio su lunghezze da pochi metri a qualche centinaio di metri. Questo tipo viene utilizzato per il cablaggio all'interno degli edifici e tra i dispositivi.
Diametro del nucleo: 50 μm o 62,5μm
Diametro del rivestimento: 125 μm

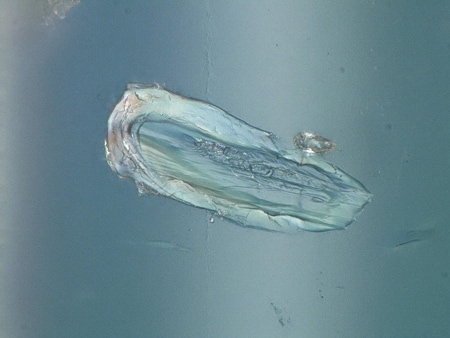

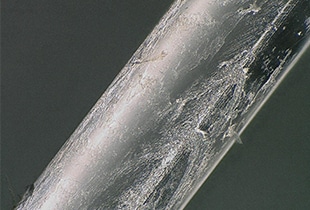

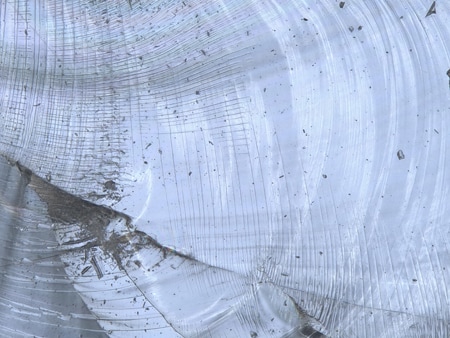

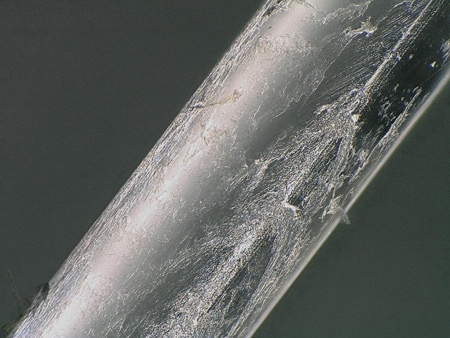

Esempio di osservazione dei difetti di superficie delle fibre ottiche con un microscopio digitale
Questa sezione presenta i più recenti esempi di osservazione dei difetti superficiali delle fibre ottiche utilizzando il microscopio digitale 4K della Serie VHX di KEYENCE.
