Osservazione di cateteri utilizzando microscopi digitali
Molte apparecchiature mediche vengono utilizzate direttamente sul corpo umano, quindi devono garantire elevati livelli di sicurezza e funzionalità. Questa sezione presenta esempi di come possono essere effettuate le osservazioni di cateteri e stent, che sono comuni bersagli di osservazione per i microscopi digitali.
![Osservazione di cateteri utilizzando microscopi digitali](/Images/ss_vhx-casestudy_m_catheter_001_2067072.jpg)
- Che cos’è un catetere?
- Che cos’è un intervento con catetere?
- Esempi di osservazione e acquisizione di cateteri e stent utilizzando microscopi digitali

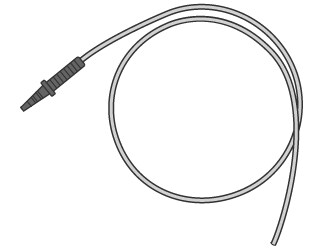

Che cos’è un catetere?
I cateteri sono tubi morbidi utilizzati per il trattamento medico. Vengono inseriti nelle cavità corporee (incluse le cavità toracica e addominale), nei lumi (incluso il tratto digerente e urinario) o nei vasi sanguigni per scaricare i fluidi corporei o iniettare soluzioni mediche o liquidi di contrasto.
![](/Images/ss_vhx-casestudy_m_catheter_002_2067073.png)
Che cos’è un intervento con catetere?
Un intervento con catetere espande i vasi sanguigni interessati da arteriosclerosi e ripristina il flusso sanguigno allo stato precedente. I cateteri tipici sono solitamente tipologie a palloncino o stent.

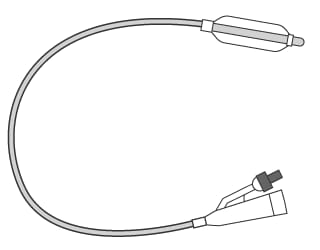

Catetere di tipo a palloncino
Un catetere di tipo a palloncino viene inserito lungo un filo di guida per espandere i vasi sanguigni.
Il palloncino applica pressione a un’area interessata da arteriosclerosi ed espande il vaso sanguigno per garantire uno spazio sufficiente.
![](/Images/ss_vhx-casestudy_m_catheter_003_2067074.png)
![](/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/Images/ss_vhx-casestudy_m_catheter_005_2067076.png)
![](/Images/ss_vhx-casestudy_m_catheter_006_2067077.png)
![](/Images/ss_vhx-casestudy_m_catheter_007_2067078.png)
Catetere di tipo a stent
I cateteri di tipo a palloncino possono danneggiare l’area soggetta ad arteriosclerosi o il vaso sanguigno potrebbe tornare ad essere ostruito. Pertanto, dopo l’utilizzo di un catetere di tipo a palloncino, viene spesso utilizzato un tipo a stent come follow-up. Quando si utilizza un tipo a stent, un filo di guida viene inserito nell’area soggetta ad arteriosclerosi e viene posizionato uno stent (un tubo in maglia metallica) per coprire il palloncino. Quando il palloncino espande il vaso sanguigno, viene rimosso, poi lo stent si espande per supportare il vaso sanguigno allargato per garantire la sua larghezza.
![](/Images/ss_vhx-casestudy_m_catheter_008_2067079.png)
![](/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/Images/ss_vhx-casestudy_m_catheter_009_2067080.png)
![](/Images/ss_vhx-casestudy_m_catheter_010_2067081.png)
![](/Images/ss_vhx-casestudy_m_catheter_011_2067082.png)
Esempi di osservazione e acquisizione di cateteri e stent utilizzando microscopi digitali
Questi sono recenti esempi di osservazione e acquisizione di cateteri e stent che utilizzano il Microscopio digitale 4K della Serie VHX di KEYENCE.

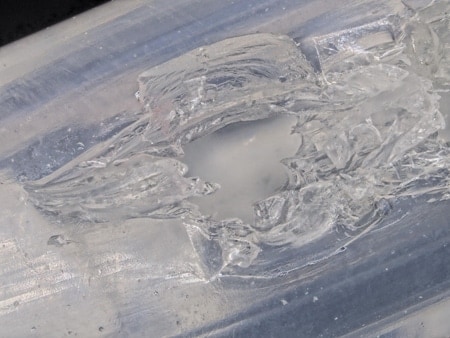

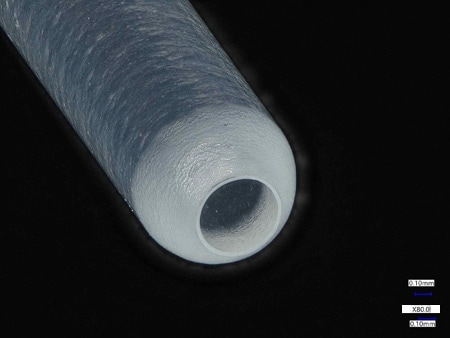

Esempi di acquisizione e osservazione di cateteri
![](/Images/ss_vhx-casestudy_m_catheter_012_2067083.jpg)
![](/Images/ss_vhx-casestudy_m_catheter_013_2067084.jpg)
![](/Images/ss_vhx-casestudy_m_catheter_014_2067085.jpg)
![](/Images/ss_vhx-casestudy_m_catheter_015_2067086.jpg)

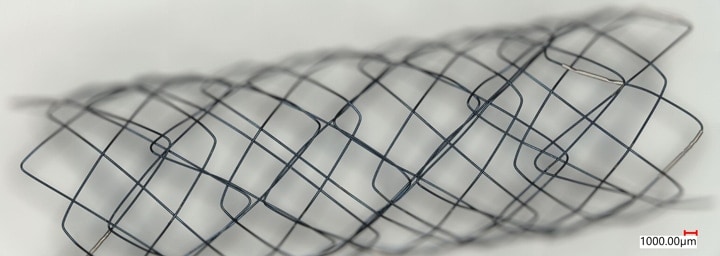

Esempi di acquisizione e osservazione di stent
![](/Images/ss_vhx-casestudy_m_catheter_016_2067087.jpg)
La funzione di stitching delle immagini consente l’osservazione su un ampio campo visivo ad alta risoluzione.
![](/Images/ss_vhx-casestudy_m_catheter_017_2067088.jpg)
![](/Images/ss_vhx-casestudy_m_catheter_018_2067089.jpg)
