Sistemi di misurazione del profilo

Panoramica

I sistemi di misurazione del profilo misurano e registrano il profilo di un target tracciandone la superficie con uno stilo. Alcuni strumenti possono essere utilizzati anche come rugosimetri. I modelli a controllo numerico computerizzato (CNC) sono in grado di misurare gli angoli, i raggi degli archi, le differenze di altezza e i passi delle filettature. Questi strumenti sono ideali per misurare forme minuscole come filettature e pellicole sottili nell'ordine dei micrometri.
Negli ultimi anni sono stati sviluppati modelli di profilometri che utilizzano un laser invece di uno stilo per misurare forme complesse tracciando il profilo senza contatto. Alcuni modelli riescono anche a eseguire misurazioni sia delle superfici superiori che di quelle inferiori.
Questi strumenti sono utilizzati principalmente nella creazione di prototipi per verificare se le specifiche corrispondono ai disegni di progetto. Vengono applicati anche nell'ingegneria inversa.

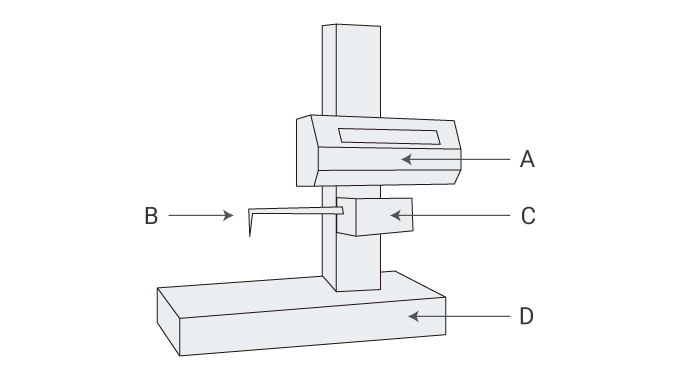

Costruzione e applicazioni

Come usare un sistema di misurazione del profilo

1. Fissare lo stilo all’unità principale
2. Eseguire le misurazioni secondo la procedura di gestione (come il posizionamento e l'impostazione dell'origine).
3. Utilizzare una maschera come una tavola dell'asse Y o una tavola rotante per automatizzare la misurazione.
4. I dati misurati possono poi essere convertiti e usati come vari tipi di dati CAD.

Precauzioni per l'uso

• Scegliere uno stilo adatto alla forma del target e allo scopo della misurazione.
• Soprattutto per i modelli che utilizzano il laser, le misurazioni devono essere effettuate in un ambiente privo di polvere.
• Per eseguire misurazioni corrette con la massima precisione, utilizzare una maschera o un altro strumento per posizionare correttamente il target sullo strumento di misurazione.
• Prima di utilizzare lo strumento è necessario calibrarlo. Utilizzare un kit dedicato per eseguire la calibrazione.

I sistemi di misurazione del profilo di ultima generazione

I recenti modelli di sistemi di misurazione del profilo sono in grado di misurare istantaneamente i profili senza muovere il piatto XY o mettere a fuoco, il che consente la misurazione di molti oggetti in poco tempo.
