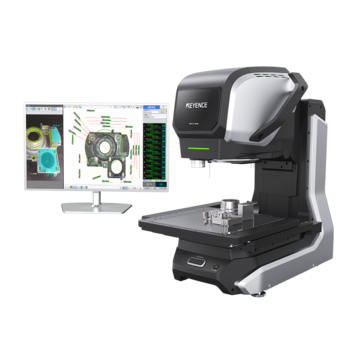

Sistema di misurazione dimensionale tramite immagini Serie IM-X1000

Intervallo di misurazione notevolmente aumentato

Misurazione istantanea "posiziona e premi"

Risultati di misurazione coerenti
Importazione automatica del disegno
Piatto largo dalle dimensioni massime di 500 mm

Serie IM-X1000 - Sistema di misurazione dimensionale tramite immagini

Misura istantaneamente i tuoi pezzi con la semplice pressione di un pulsante. Il sistema di misurazione istantanea rappresenta un salto di qualità per la misurazione “posiziona e premi”, con un intervallo di misurazione notevolmente aumentato fino a 500 mm e funzionalità multisensore, tra cui ottica, sonda, laser e unità rotativa. Questo sistema è dotato di una nuova funzione di importazione automatica dei disegni che aiuta ad automatizzare la programmazione importando file CAD e ora anche PDF, JPEG e disegni cartacei. Inoltre, lo strumento Smart Assist integrato ottimizza automaticamente la messa a fuoco e l'illuminazione per una programmazione di livello esperto e prestazioni ottimali anche senza alcuna precedente esperienza in metrologia ottica. Questo nuovo sistema di misurazione istantanea consente ispezioni rapide, facili e precise, anche su pezzi di grandi dimensioni.

Caratteristiche

Per un'ampia gamma di applicazioni, da pezzi piccoli a grandi

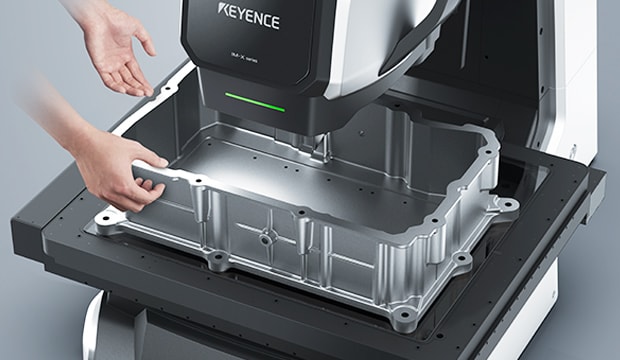

Nuova funzionalità: piatto largo ultra-ampio (dimensioni di 500 mm)

Il sistema ha un intervallo di misurazione notevolmente aumentato, 3,3 volte quello delle generazioni precedenti. Inoltre, è in grado di gestire parti più alte, con un'altezza massima pari a 2,7 volte quella delle generazioni precedenti. Questo sistema all'avanguardia consente di misurare pezzi di grandi dimensioni con un'unica operazione.

Piatto largo ultra-ampio con dimensioni di X: 500 mm × Y: 400 mm
Intervallo Z aumentato fino a 200 mm

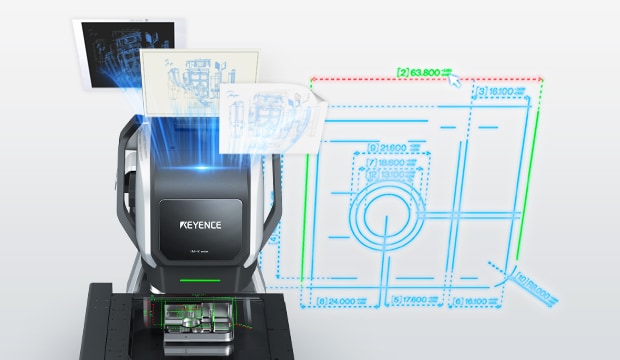

Importa disegni e crea automaticamente programmi

Dal disegno al programma in 3 passaggi

Crea facilmente programmi importando disegni CAD, PDF, JPEG e persino disegni su carta. Per creare un programma, è sufficiente selezionare le dimensioni critiche, i valori di progettazione e le tolleranze.

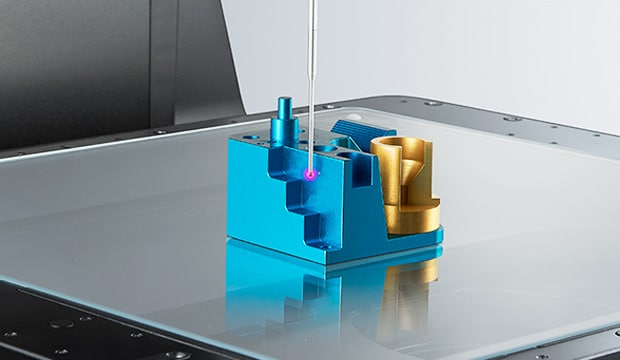

Misurazione accurata in tre dimensioni

La sonda a contatto con pressione di misurazione bassa si muove liberamente in verticale, in orizzontale e in obliquo, consentendo di misurare i punti desiderati con un tocco delicato. Anche i pezzi con forme 3D possono essere misurati con precisione.

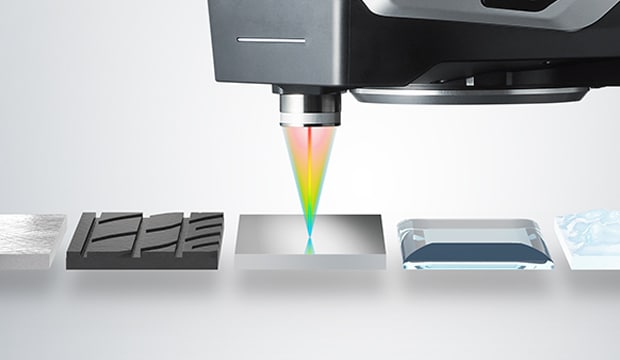

Misurazione istantanea dell'altezza di qualsiasi forma o materiale

Il laser multicolore integrato rileva istantaneamente l'altezza della posizione specificata sul pezzo, consentendo una misurazione accurata indipendentemente dal materiale.

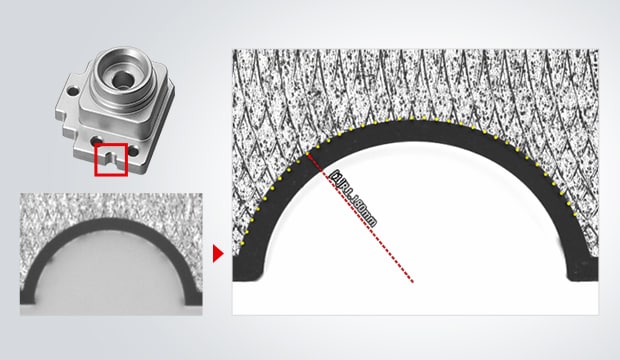

Immagini nitide e chiare per misurazioni precise

Il sensore CMOS da 20 megapixel integrato consente misurazioni stabili e precise anche dei punti di misurazione più fini e complessi.

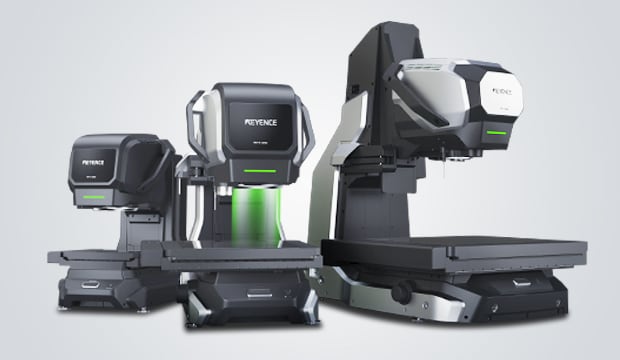

Un sistema modulare progettato per soddisfare le tue esigenze di ispezione

Il piatto e la testina possono essere separati, consentendo di utilizzare la combinazione più adatta alle proprie esigenze di misurazione. Sono disponibili testine con diversi livelli di ingrandimento e FOV, nonché tre dimensioni di piatti.

Tipi di testina: testina a campo ampio e testina ad alta precisione
Tipi di piatto: piatto piccolo (200 mm × 200 mm), piatto medio (300 mm × 300 mm) e piatto largo (500 mm × 400 mm)

* L'intervallo di misurazione varia a seconda della combinazione di testina e piatto. Scopri di più nel catalogo.
