Profilometro laser 2D/3D Serie LJ-X8000

Misurazione di qualsiasi oggetto ad alta precisione

Nuova funzione aggiunta!
Misurazione in linea ad alta risoluzione

  • Altissima precisione
  • Compatibile con tutti i materiali
  • Impostazione in 3 semplici passaggi

Scarica catalogo

Serie LJ-X8000 - Profilometro laser 2D/3D

Eseguire misurazioni e ispezioni 2D/3D in linea con la Serie LJ-X8000. La nostra linea più versatile di profilatori laser offre 3200 punti per profilo, facilitando la misurazione accurata di qualsiasi forma o materiale usando immagini ad alta risoluzione. Le testine sono compatibili con quattro differenti controller, perché gli utenti possano scegliere la configurazione che si adatta perfettamente alle proprie esigenze in presenza di qualsiasi requisito applicativo. La larghezza massima della lama laser supera i 720 mm ed è possibile abbinarne più d’uno per scansionare target anche più grandi. La programmazione di questi sensori ad alte prestazioni viene portata a termine in tre semplici passaggi, cosa che rende la misurazione 3D in linea accurata accessibile ad utenti con qualsiasi livello di esperienza.

Applicazioni

  • Controllo della forma del cordone di saldatura

  • Passo dei terminali e differenza di altezza

  • Ispezione superficie cavo su 360°

  • Altezza dei terminali

Applicazioni

Caratteristiche

Migliore affidabilità grazie a una risoluzione di quattro volte superiore

L’acquisizione della forma reale di un target è un fattore cruciale nell'esecuzione di ispezioni affidabili. Con 3200 punti per profilo, la Serie LJ-X8000 acquisisce la forma del target in alta risoluzione, consentendo misurazioni in linea estremamente accurate.

Tradizionale

  • Grossolano

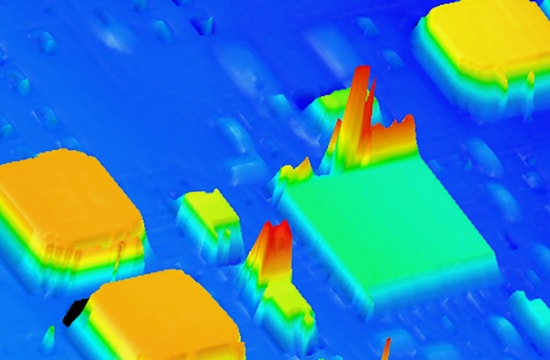

  • Irregolare
  • Dipendente dalla superficie

LJ-X8000

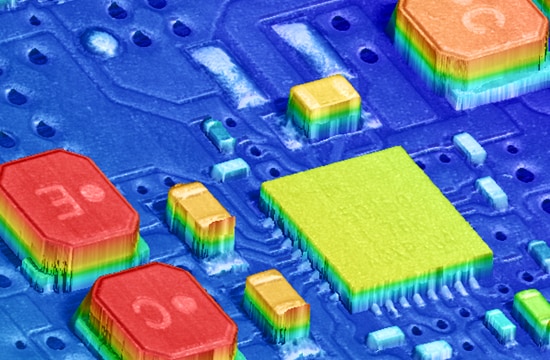

  • Dettagliata
  • Omogeneità
  • Stabile su ogni superficie

Massima risoluzione per il rilevamento dell'oggetto

Per migliorare la risoluzione del sensore, è necessario aumentare il numero di pixel sul CMOS, riducendo semplicemente le dimensioni di ciascun pixel.
Pixel più piccoli potrebbero però generare una luce insufficiente a creare un profilo accurato di oggetti con determinate forme o superfici. Per la serie LJ-X, è stata adottata una nuova tecnologia che consente di ottenere un profilometro laser in grado di effettuare misurazioni ad alta risoluzione di qualsiasi oggetto.

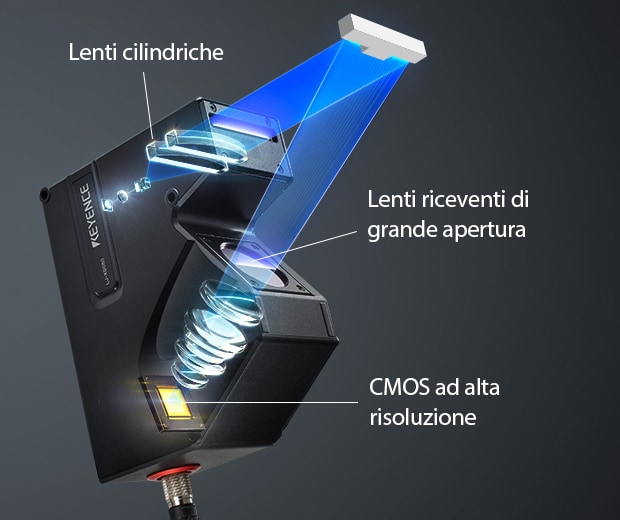

Lenti cilindriche

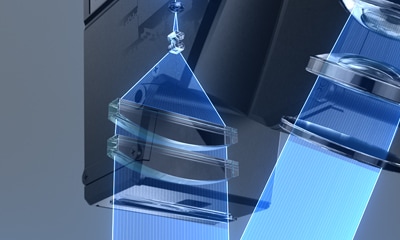

Il fascio di luce parallelo viene emesso servendosi di una lente cilindrica appositamente studiata per evitare la luce riflessa causata dalla diffusione sulla superficie dell'oggetto. Questo consente di ottenere riflessioni affidabili da qualsiasi forma e superficie.

Lenti riceventi ad elevata apertura

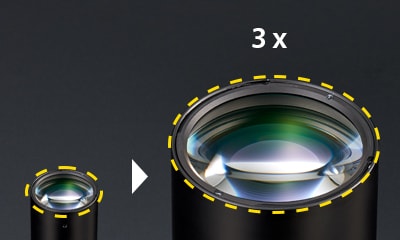

Oltre all'esclusivo design dell'ottica, una lente ricevente ad elevata apertura che copre un'area pari al triplo di quella coperta dalle lenti di tipo tradizionale consente di aumentare la quantità di luce ricevuta.

CMOS ad alta risoluzione

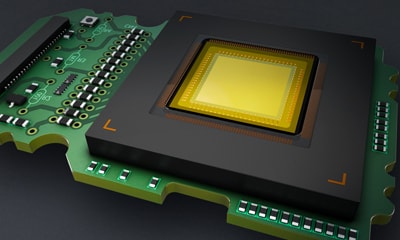

Questo CMOS di nuova concezione permette misurazioni ad alta risoluzione basate su 3200 punti/profilo, garantendo nel contempo una migliore capacità di imaging con oggetti che hanno una riflettività variabile.

Funzione di allineamento profilo

Quando si crea un'immagine 3D, le posizioni del profilo 2D sono regolate nelle direzioni X, Z e θ. Questo elimina gli effetti derivanti da vibrazione ed eccentricità, nonché piegature e curvatura nell'oggetto, creando un'immagine adatta ai controlli.

Senza allineamento profilo

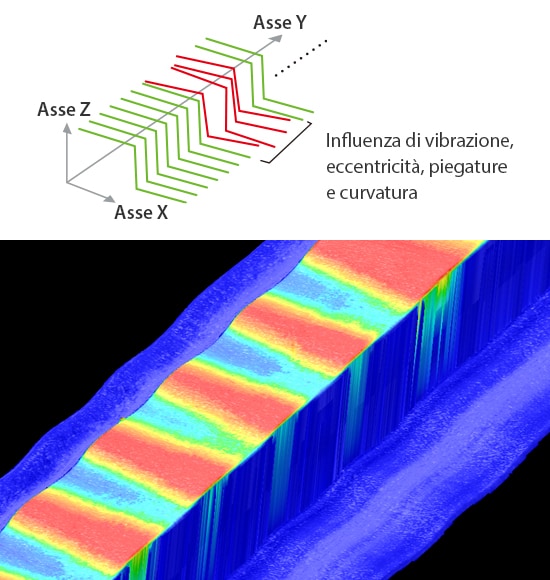

Senza l'allineamento del profilo, l'immagine dell'oggetto è distorta dalle vibrazioni, per cui risulta impossibile effettuare controlli accurati.

Con allineamento profilo

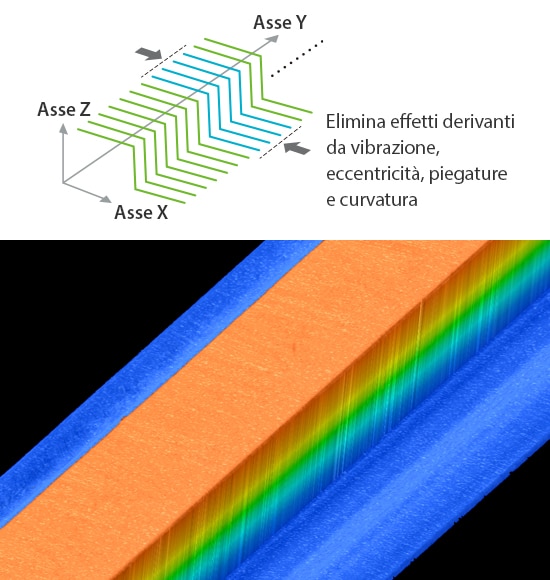

L'allineamento del profilo consente la creazione di un'immagine 3D ottimale. Così si ottengono controlli stabili ed in linea relativi ad ammaccature, scheggiature e altri difetti.

È possibile selezionare tra una vasta linea di prodotti progettati per soddisfare qualsiasi esigenza applicativa

La serie LJ-X8000 offre un'ampia gamma di sensori per supportare il controllo di qualità e il miglioramento dei processi in qualsiasi settore.

Un’ampia gamma composta da 6 testine da selezionare in base al target da misurare. Disponiamo di un'ampia varietà di modelli che permettono di misurare fino ad una larghezza di 720 mm e che si adattano a tutte le esigenze.
