Profilometro laser 2D/3D Serie LJ-X8000
Misurazione di qualsiasi oggetto ad alta precisione
Nuovo modello ad ampio campo visivo e ad alta precisione!
Misurazione in linea ad alta risoluzione
- Altissima precisione
- Compatibile con tutti i materiali
- Impostazione in 3 semplici passaggi
Eseguire misurazioni e ispezioni 2D/3D in linea con la Serie LJ-X8000. La nostra linea più versatile di profilatori laser offre 3200 punti per profilo, facilitando la misurazione accurata di qualsiasi forma o materiale usando immagini ad alta risoluzione. Le testine sono compatibili con quattro differenti controller, perché gli utenti possano scegliere la configurazione che si adatta perfettamente alle proprie esigenze in presenza di qualsiasi requisito applicativo. La larghezza massima della lama laser raggiunge i 720 mm ed è possibile abbinarne più d’uno per scansionare componenti anche più grandi. La programmazione di questi sensori ad alte prestazioni viene portata a termine in tre semplici passaggi, cosa che rende la misurazione 3D in linea accurata accessibile ad utenti con qualsiasi livello di esperienza.
Caratteristiche

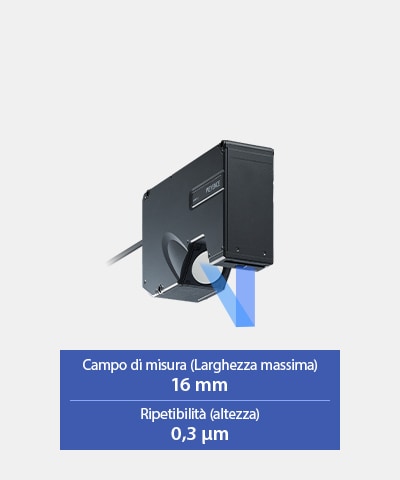

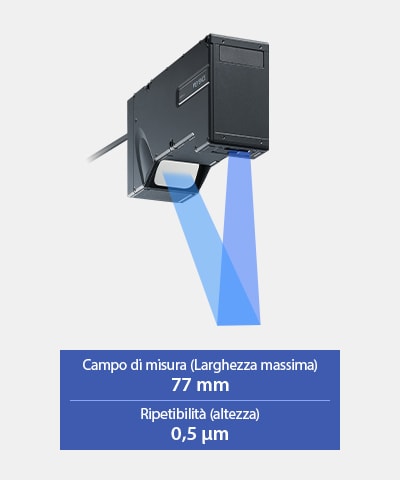

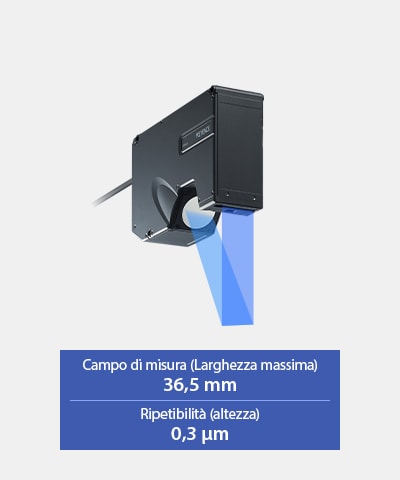

3 nuovi modelli
Misurazione ad alta precisione su un'area estesa
Elevata precisione su un campo visivo più ampio
LJ-X8030
LJ-X8070
LJ-X8100
Tradizionale
Sui pezzi con una superficie lucida e irregolare, come quelli subito dopo una saldatura, è facile che si generi del rumore.
Nuova testina del sensore
La nuova testina raggiunge un'elevata precisione migliorando le prestazioni di base della triangolazione grazie ad una configurazione ottica riprogettata.

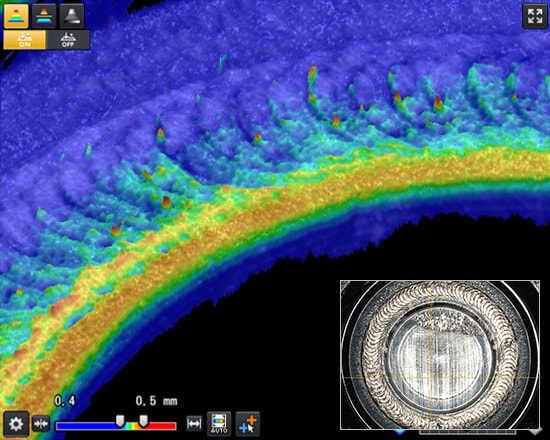

Consente un'ispezione ad alta precisione anche su componenti soggetti a disturbi subito dopo la saldatura.

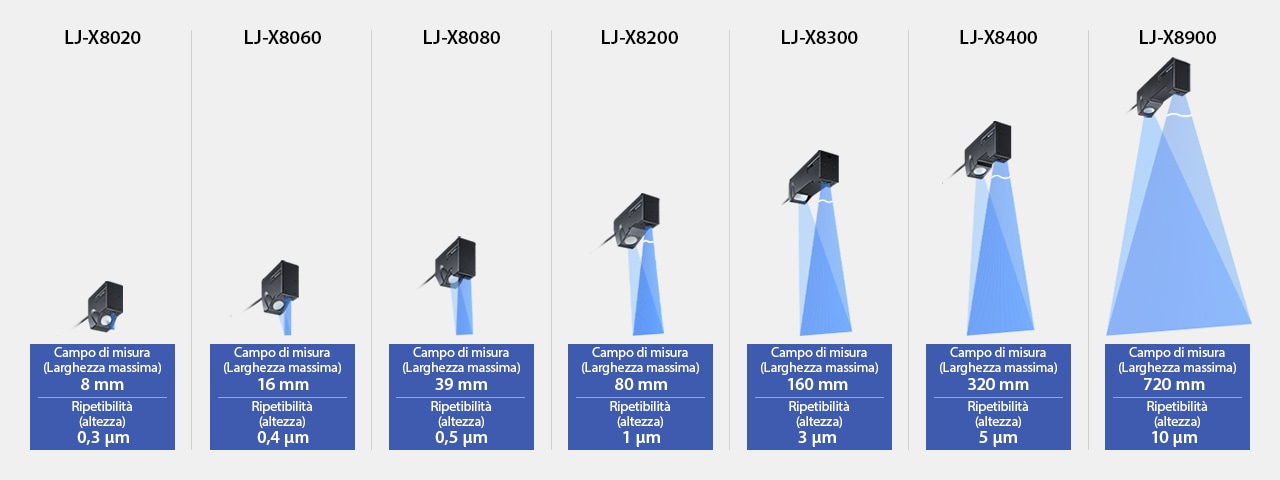

E' possibile scegliere in base ad un'ampia gamma progettata per soddisfare qualsiasi esigenza applicativa
La Serie LJ-X8000 offre un'ampia gamma di sensori a supporto del controllo qualità e per migliorare i processi in qualsiasi settore industriale.
Applicazioni
Controllo dimensionale cerniera
Ispezione saldatura coperchio superiore batteria ioni di litio
Ispezione impilamento e sporgenza IC
Ispezione difetti puleggia
Ispezione forma/profilo pneumatico
Ispezione difetti dei biscotti
Ispezione erogazione/rivestimento
Ispezione spessore/planarità lamiera

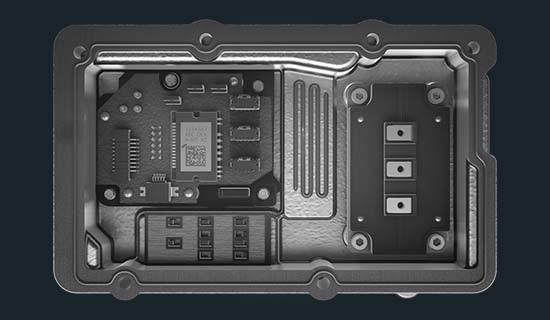

Consente ispezioni visive di qualità superiore
Ispezione visiva basata sul contrasto
- Nessuna misurazione dell’altezza o della profondità
- I risultati sono influenzati da colore e contrasto
- Ispezione instabile in presenza di lievi variazioni di tonalità
Ispezione visiva basata sull’altezza 3D
- Misurazione di larghezza, altezza, area e volume
- I risultati non sono influenzati da colore e contrasto
- Ispezione stabile di superfici disomogenee di colore simile
Vantaggi dell’ispezione 3D
| Controllo dimensionale | |||
|---|---|---|---|
| Controllo dimensionale | Altezza | Altezza | Profondità |
| Profondità | Differenza di altezza | Larghezza | |
| Differenza di altezza | Spessore | Planarità | |
| Larghezza | Angolo | ||
| Spessore | |||
| Planarità | |||
| Angolo | |||
| Controllo qualità | |||
|---|---|---|---|
| Controllo qualità | Volume | Volume | Bave |
| Bave | Ammaccature | Particelle estranee | |
| Ammaccature | Incrinature | Scheggiature | |
| Particelle estranee | Deformazione | Superfici disomogenee | |
| Incrinature | |||
| Scheggiature | |||
| Deformazione | |||
| Superfici disomogenee | |||
| Controllo assemblaggio | |||
|---|---|---|---|
| Controllo assemblaggio | Rilevamento della presenza | Rilevamento della presenza | Rilevamento dell’orientamento |
| Rilevamento dell’orientamento | Posizionamento non corretto | Deformazione | |
| Posizionamento non corretto | Spazi vuoti | Conteggio | |
| Deformazione | OCR | ||
| Spazi vuoti | |||
| Conteggio | |||
| OCR | |||
Migliore affidabilità grazie a una risoluzione quattro volte superiore
L’acquisizione della forma reale di un target è un fattore cruciale nell'esecuzione di ispezioni affidabili. Con 3200 punti per profilo, la Serie LJ-X8000 acquisisce la forma del target in alta risoluzione, consentendo misurazioni in linea estremamente accurate.
Tradizionale
- Grossolano
- Irregolare
- Dipendente dalla superficie
LJ-X8000
- Dettagliata
- Omogeneità
- Stabile su ogni superficie
Massima risoluzione per il rilevamento dell'oggetto
Per migliorare la risoluzione del sensore, è necessario aumentare il numero di pixel sul CMOS, riducendo semplicemente le dimensioni di ciascun pixel.
Pixel più piccoli potrebbero però generare una luce insufficiente a creare un profilo accurato di oggetti con determinate forme o superfici. Per la serie LJ-X, è stata adottata una nuova tecnologia che consente di ottenere un profilometro laser in grado di effettuare misurazioni ad alta risoluzione di qualsiasi oggetto.
Lenti cilindriche
Il fascio di luce parallelo viene emesso servendosi di una lente cilindrica appositamente studiata per evitare la luce riflessa causata dalla diffusione sulla superficie dell'oggetto. Questo consente di ottenere riflessioni affidabili da qualsiasi forma e superficie.
Lenti riceventi ad elevata apertura
Oltre all'esclusivo design dell'ottica, una lente ricevente ad elevata apertura che copre un'area pari al triplo di quella coperta dalle lenti di tipo tradizionale consente di aumentare la quantità di luce ricevuta.
CMOS ad alta risoluzione
Questo CMOS di nuova concezione permette misurazioni ad alta risoluzione basate su 3200 punti/profilo, garantendo nel contempo una migliore capacità di imaging con oggetti che hanno una riflettività variabile.
Funzione di allineamento profilo
Quando si crea un'immagine 3D, le posizioni del profilo 2D sono regolate nelle direzioni X, Z e θ. Questo elimina gli effetti derivanti da vibrazione ed eccentricità, nonché piegature e curvatura nell'oggetto, creando un'immagine adatta ai controlli.
Senza allineamento profilo
Senza l'allineamento del profilo, l'immagine dell'oggetto è distorta dalle vibrazioni, per cui risulta impossibile effettuare controlli accurati.
Con allineamento profilo
L'allineamento del profilo consente la creazione di un'immagine 3D ottimale. Così si ottengono controlli stabili ed in linea relativi ad ammaccature, scheggiature e altri difetti.
