Microscopio ad alto ingrandimento
Che cos'è un microscopio ad alto ingrandimento?
"Microscopio ad alto ingrandimento" è il termine generico utilizzato per i microscopi impiegati per osservare target microscopici, come cellule del sangue e batteri, che non possono essere visti a occhio nudo.
Questi microscopi hanno un ingrandimento massimo di circa 1000x. Nella struttura standard, la sorgente luminosa è posizionata sotto il target per consentire l'osservazione con illuminazione trasmessa.
L'ingrandimento massimo è di 1000x a causa dei limiti dell'ottica. Aumentare l'ingrandimento oltre questo punto non comporterà una migliore risoluzione.
(L'aumento dell'ingrandimento oltre la risoluzione è definito "ingrandimento vuoto").

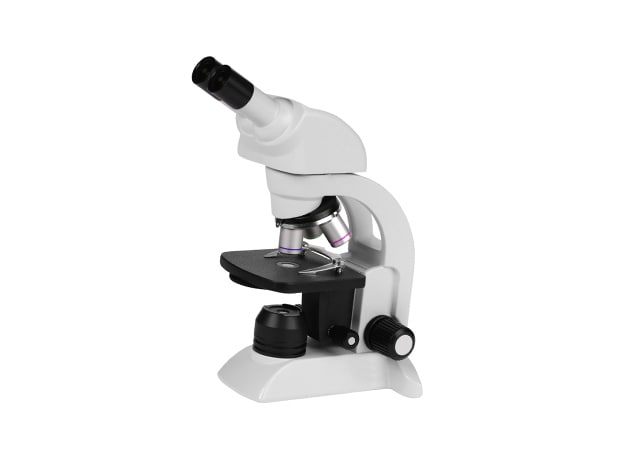

Struttura del microscopio ad alto ingrandimento
I microscopi ad alto ingrandimento sono anche noti come microscopi composti.
Un microscopio composto è dotato di un sistema di due lenti: l'obiettivo, che ingrandisce l'immagine del target, e l'oculare, che ingrandisce ulteriormente l'immagine già ingrandita.
L'ingrandimento totale di un microscopio ad alta risoluzione si calcola moltiplicando l'ingrandimento dell'obiettivo per quello dell'oculare.
Gli obiettivi hanno tipicamente ingrandimenti da 4x a 100x e gli oculari hanno tipicamente un ingrandimento di 10x.
Applicazioni del microscopio ad alto ingrandimento
I microscopi ad alto ingrandimento sono anche noti come microscopi biologici. Vengono utilizzati principalmente per osservare organismi.
Vengono utilizzati anche nelle lezioni scolastiche, con applicazioni che includono l'osservazione di cellule e di microrganismi nell'acqua.
Limiti dei microscopi ad alto ingrandimento
- Breve distanza di osservazione
- Necessità di preparare campioni sottili su vetrini portaoggetti
- Normalmente utilizzano un'illuminazione trasmessa, che richiede un'illuminazione separata per l'osservazione di target opachi.
- La ridotta profondità di campo rende difficile l'osservazione di target con superfici irregolari
- L'acquisizione di immagini richiede una fotocamera opzionale, ma è difficile ottenere immagini ad alta risoluzione
- Assenza di funzioni di misura integrate, poiché lo scopo principale è l'osservazione
Perché utilizzare i microscopi digitali della Serie VHX
L'ampia profondità di campo, unita alla funzione di composizione della profondità, consente di ottenere immagini a fuoco sull'intero schermo anche ad alti ingrandimenti.
Non è necessario tagliare o lucidare il target. (È possibile l'osservazione non distruttiva).

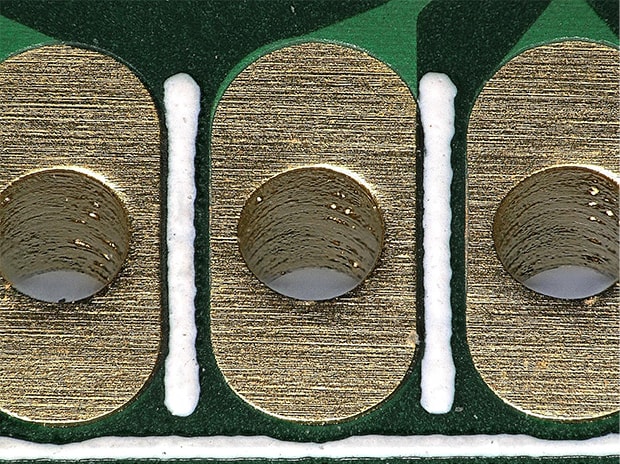

Foro passante di un PCB, 100x
Immagine normale
Immagine con composizione della profondità
La possibilità di selezionare tra più condizioni di illuminazione, come l'osservazione con illuminazione trasmessa, anulare, coassiale, polarizzata e a contrasto differenziale di interferenza, consente varie applicazioni, dai microscopi biologici a quelli industriali.
Microrganismo in acqua, 700x,
osservazione con illuminazione trasmessa
Cuticola, 2000x,
osservazione con illuminazione coassiale
Muffa, 200x,
osservazione con illuminazione anulare
Cristalli di amminoacidi, 500x,
osservazione con illuminazione polarizzata trasmessa
La fotocamera e il monitor in dotazione standard consentono di acquisire fotografie con la stessa qualità delle immagini visualizzate.
Le funzioni di microscopio di misura in dotazione standard consentono la misura di profili piani e 3D.
Conteggio di batteri, 1000x

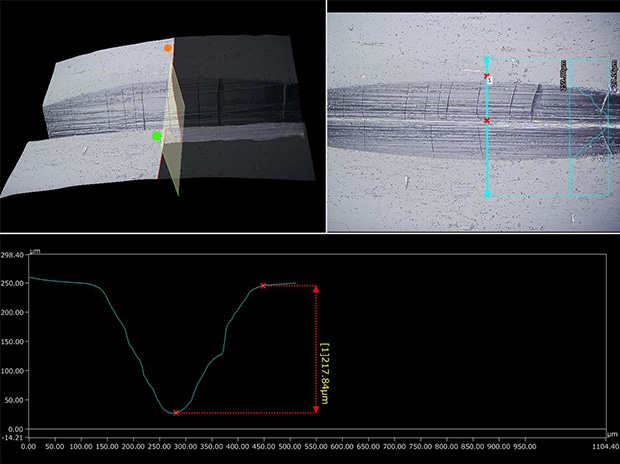

Profilo 3D della linea di taglio su una fiala, 300x
