Che cos'è un microscopio invertito?
Un microscopio invertito è un microscopio con l'obiettivo posizionato sotto il tavolino su cui si trova il campione, il che consente di osservare il campione dal basso.
Questo tipo di microscopio viene utilizzato per osservazioni a ingrandimenti superiori a quelli degli stereomicroscopi, con un ingrandimento che va da circa 20x a 1500x.
Struttura dei microscopi invertiti
I microscopi invertiti utilizzano un percorso ottico obliquo che conduce all'oculare, consentendo l'osservazione nella stessa postura di un microscopio convenzionale.
A causa del percorso ottico più lungo, i microscopi invertiti utilizzano un sistema ottico che trasmette l'immagine primaria dall'obiettivo all'oculare.

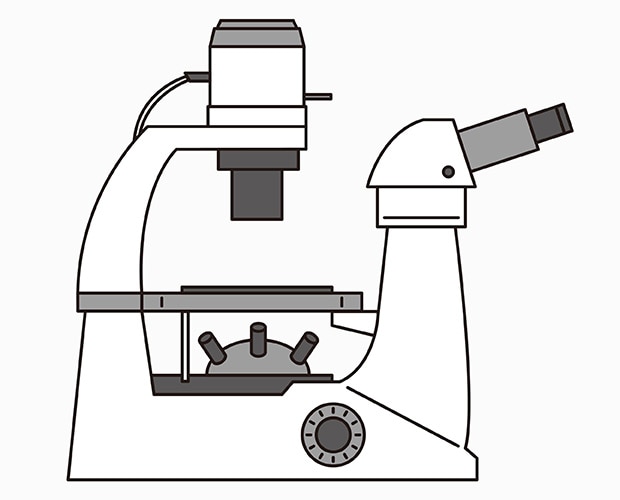

A: Sorgente luminosa B: Lente del condensatore C: Lente a contrasto di fase
D: Campione in osservazione E: Obiettivo F: Lente di imaging
Percorso della luce in un microscopio invertito
Applicazioni del microscopio invertito
I microscopi invertiti sono comunemente utilizzati in campo medico e biologico, che richiedono l'osservazione dal basso di cellule in recipienti di coltura (piastre di Petri).
In ambito industriale, i microscopi invertiti vengono utilizzati per osservare materiali metallici, che possono essere facilmente fissati e messi a fuoco semplicemente posizionando il materiale con la superficie lucidata rivolta verso il basso.
L'assenza di un obiettivo sopra il tavolino rende inoltre possibile l'osservazione di campioni grandi e pesanti.
Punti deboli dei microscopi invertiti
- La distanza di osservazione è breve.
- La ridotta profondità di campo rende difficile l'osservazione di target con superfici irregolari.
- L'acquisizione di immagini richiede una fotocamera opzionale, ma è difficile ottenere immagini ad alta risoluzione.
- I microscopi non sono dotati di funzioni di misura, poiché lo scopo principale è l'osservazione.
Perché utilizzare un microscopio digitale della Serie VHX
L'ampia distanza di osservazione e la grande profondità di campo consentono di osservare con l'intera immagine a fuoco sullo schermo, sia a basso che ad alto ingrandimento.
Ciò elimina la necessità di tagliare o lucidare il target. (È possibile l'osservazione non distruttiva).
Osservazione inclinata di un connettore (header)
5x
40x
La modalità Effetto Ombra Ottico e la fotocamera 4K consentono di ottenere immagini ad alta risoluzione.
Osservazione di una superficie stagnata
2500x, immagine normale
Immagine in modalità Effetto Ombra Ottico
Osservazione di una superficie di frattura (pattern radiale)
40x, immagine normale

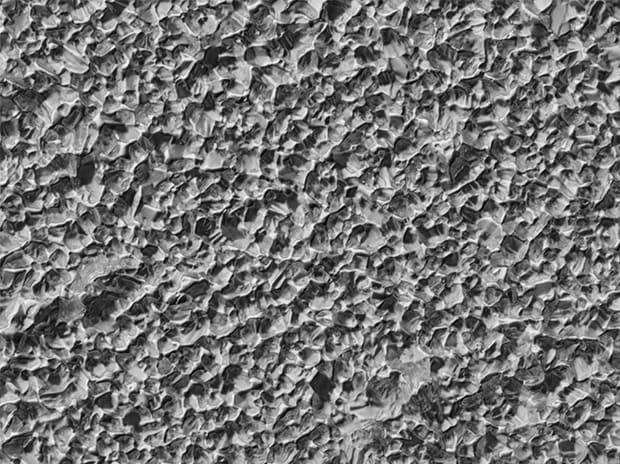

Immagine in modalità Effetto Ombra Ottico
Le funzioni di microscopio di misura in dotazione standard consentono la misura di profili piani e 3D.
Misura del tasso di sferoidizzazione della grafite
100x, prima della misura
Dopo la misura
Misura del profilo di un connettore
50x, immagine 3D
Immagine di misura 3D
