Microscopio a luce
Che cos'è un microscopio a luce?
I microscopi a luce sono anche chiamati microscopi ottici. Utilizzano la luce per eseguire l'osservazione ingrandita di target microscopici come batteri e cellule del sangue.

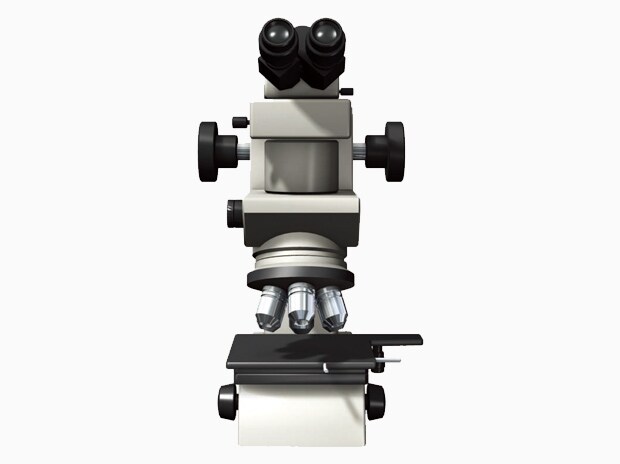

Struttura del microscopio a luce
La luce visibile proveniente dalla sorgente luminosa viene condensata dalla lente del condensatore e proiettata sul campione microscopico e trasparente. La luce trasmessa attraverso il campione viene nuovamente condensata da una lente in vetro (l'obiettivo) per l'osservazione ingrandita.
Esistono due tipi di microscopi a luce: i microscopi a luce semplici, che utilizzano una singola lente, e i microscopi a luce composti, che utilizzano più sistemi di lenti.
I microscopi a luce semplici sono progettati per bassi ingrandimenti. I microscopi a luce composti sono progettati per alti ingrandimenti.

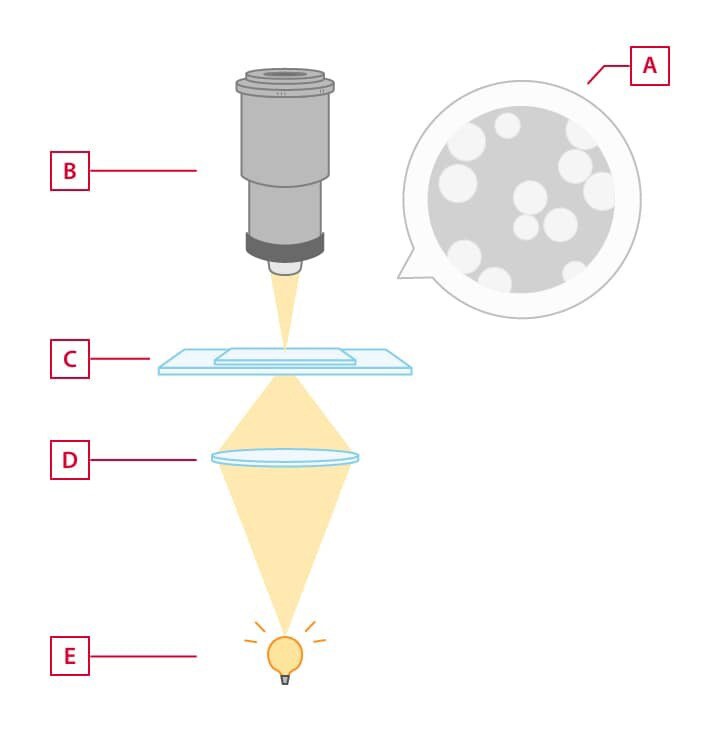

A: Campo chiaro B: Obiettivo C: Campione D: Lente del condensatore E: Sorgente luminosa
Struttura del microscopio a luce
Applicazioni del microscopio a luce
I principali target di osservazione sono campioni trasparenti come batteri e cellule del sangue. I microscopi a luce sono anche noti come microscopi biologici. Vengono utilizzati per osservare organismi.
Limiti dei microscopi a luce
- Breve distanza di osservazione
- Necessità di preparare campioni sottili su vetrini portaoggetti
- Normalmente si utilizza l'illuminazione trasmessa, che richiede un'illuminazione separata per l'osservazione di oggetti opachi.
- La ridotta profondità di campo rende difficile l'osservazione di target con superfici irregolari
- L'acquisizione di immagini richiede una fotocamera opzionale, ma è difficile ottenere immagini ad alta risoluzione
- Assenza di funzioni di misura integrate, poiché lo scopo principale è l'osservazione
Perché utilizzare i microscopi digitali della Serie VHX
L'ampia profondità di campo, unita alla funzione di composizione della profondità, consente di ottenere immagini a fuoco sull'intero schermo anche ad alti ingrandimenti.
Non è necessario tagliare o lucidare il target. (È possibile l'osservazione non distruttiva).
Osservazione inclinata di un connettore (header)

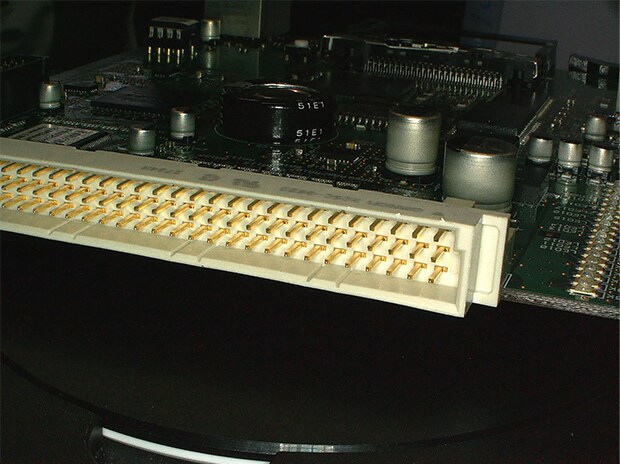

Immagine macro, 5x

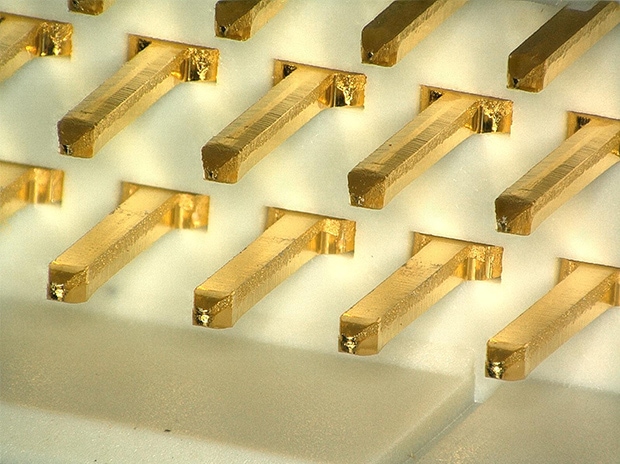

Immagine ingrandita, 40x
La possibilità di selezionare tra più condizioni di illuminazione, come l'osservazione con illuminazione trasmessa, anulare, coassiale, polarizzata e a contrasto differenziale di interferenza, consente varie applicazioni, dai microscopi biologici a quelli industriali.
Plancton in un fluido, 700x, osservazione con illuminazione trasmessa
Superficie verniciata di un'auto, 1000x, osservazione con illuminazione coassiale
Cristalli di zucchero, 300x, osservazione con illuminazione anulare
Batteri, 200x, osservazione con illuminazione polarizzata trasmessa

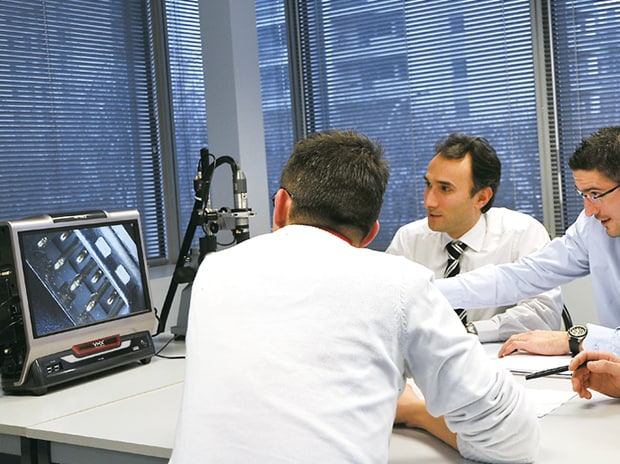

La fotocamera e il monitor in dotazione standard consentono di acquisire fotografie con la stessa qualità delle immagini visualizzate.
Le funzioni di microscopio di misura in dotazione standard consentono la misura di profili piani e 3D.

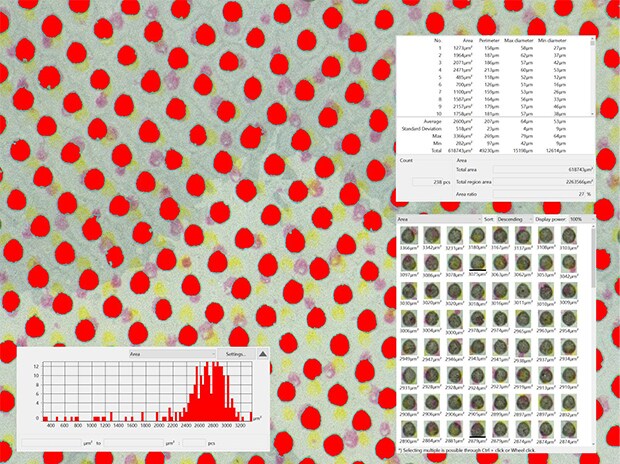

Misura automatica dell'area di punti di retino, 200x

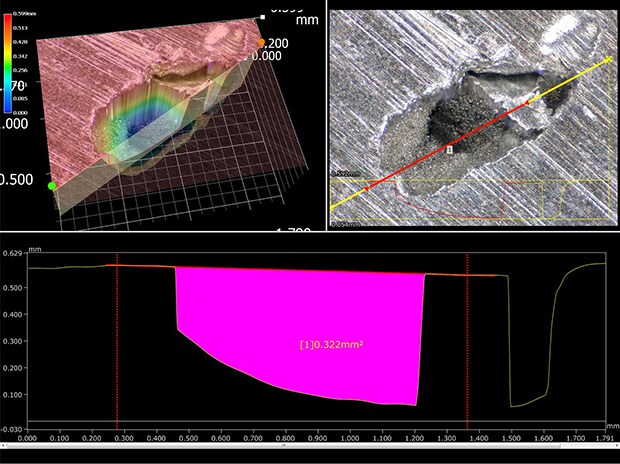

Profilo 3D di microporosità su un prodotto fuso, 200x
