Sensore di prossimità digitale con amplificatore separato
Serie ER-N
Schemi delle caratteristiche Sensore di prossimità digitale con amplificatore separato Serie ER-N
ER-NH028
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.

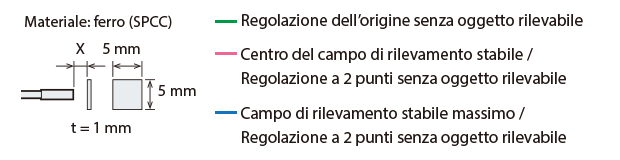

Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.

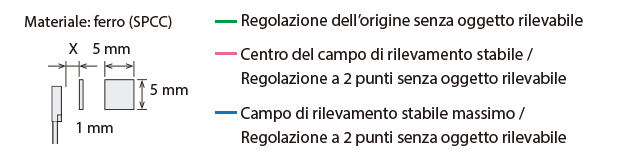

Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH038
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH054(G)
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH080(G)
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.

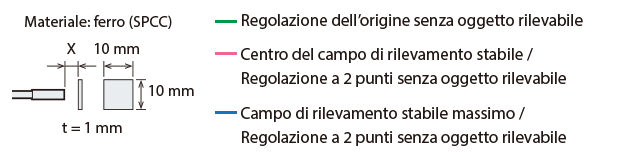

Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH100(G)
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH035F
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 5 mm × 5 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH048F
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 15 mm × 15 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 15 mm × 15 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile

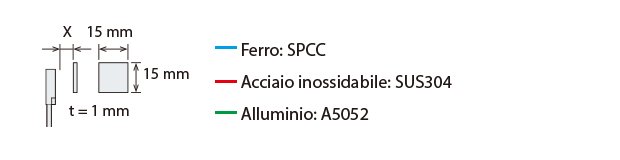

Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile
ER-NH028U
Distanza – Caratteristiche della quantità di rilevamento (esempio tipico)
Differenza nelle caratteristiche in base alle condizioni di regolazione (Modalità operativa: Normale)
Differenza nelle caratteristiche in base alla modalità operativa (Regolazione dell’origine senza oggetto rilevabile)
[Modalità operativa: Normale]
[Modalità operativa: Ibrida]
[Modalità operativa: Metallo magnetico]
[Modalità operativa: Metallo non magnetico]
Schema dell’area di rilevamento (esempio tipico)
Quando l’origine è regolata senza oggetto rilevabile e quando il centro del sensore è allineato con, e rivolto verso, l’oggetto rilevabile a una distanza del 100% o del 50% dell’intervallo di rilevamento stabile, il valore visualizzato viene utilizzato come valore impostato.
Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore t = 1 mm (dimensioni dell’oggetto rilevabile standard), Modalità normale
Oggetto rilevabile: ferro (SPCC)
Oggetto rilevabile: alluminio (A5052)
Variazione della distanza di rilevamento in base alle dimensioni e al materiale dell’oggetto rilevabile (esempio tipico)
Quando un oggetto rilevabile standard è posto al 50% del campo di rilevamento stabile e quando viene eseguita la funzione di regolazione a due punti senza un oggetto rilevabile, il valore visualizzato quando l’oggetto rilevabile standard è al 100% del campo di rilevamento stabile viene utilizzato come valore impostato. La distanza di rilevamento diventa più breve quando la modalità operativa è impostata su metallo magnetico/non magnetico.
Dimensioni dell’oggetto rilevabile: 10 mm × 10 mm, Spessore = t mm
Effetto dello spessore dell’oggetto rilevabile
Dimensioni dell’oggetto rilevabile: X × X, Spessore t = 1 mm
Effetto delle dimensioni dell’oggetto rilevabile

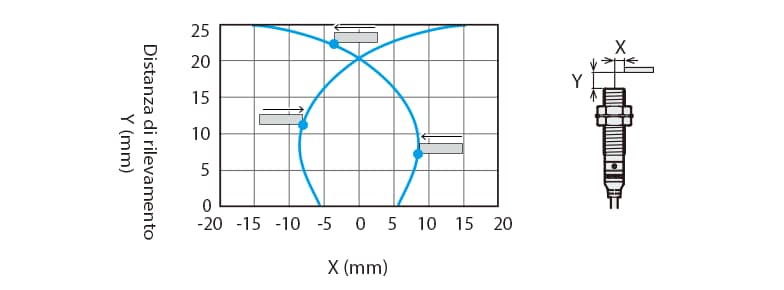

Come leggere i diagrammi dell'area di rilevamento
Di seguito è illustrata la posizione del punto ON quando l'oggetto rilevabile standard (come da specifiche) viene spostato parallelamente al sensore nella direzione della freccia.
