Misurazioni della posizione della scanalatura delle piste (distinzione fra parte interna e parte esterna)

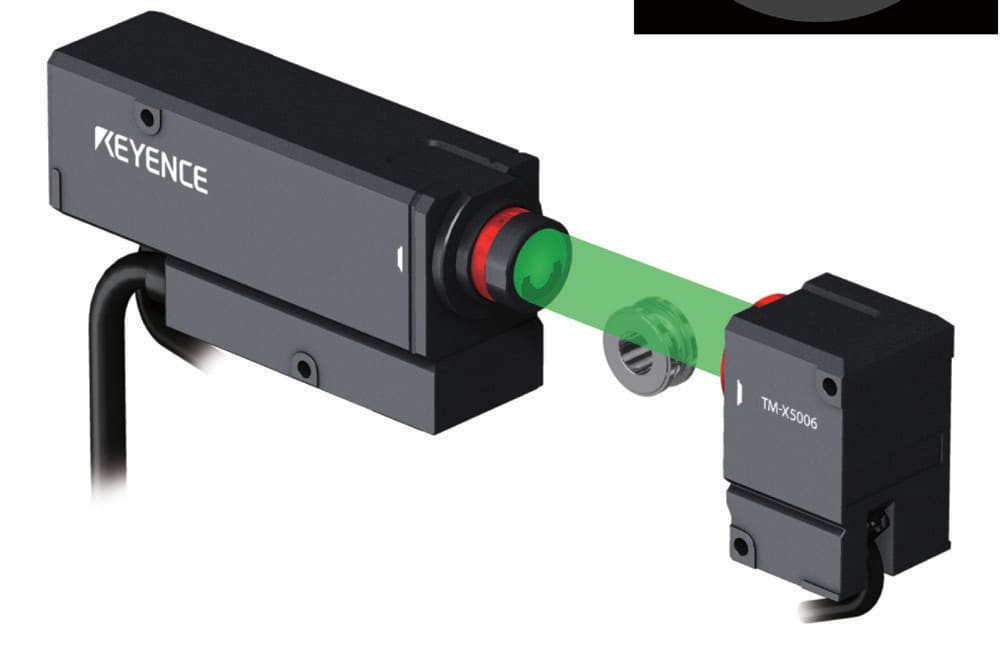

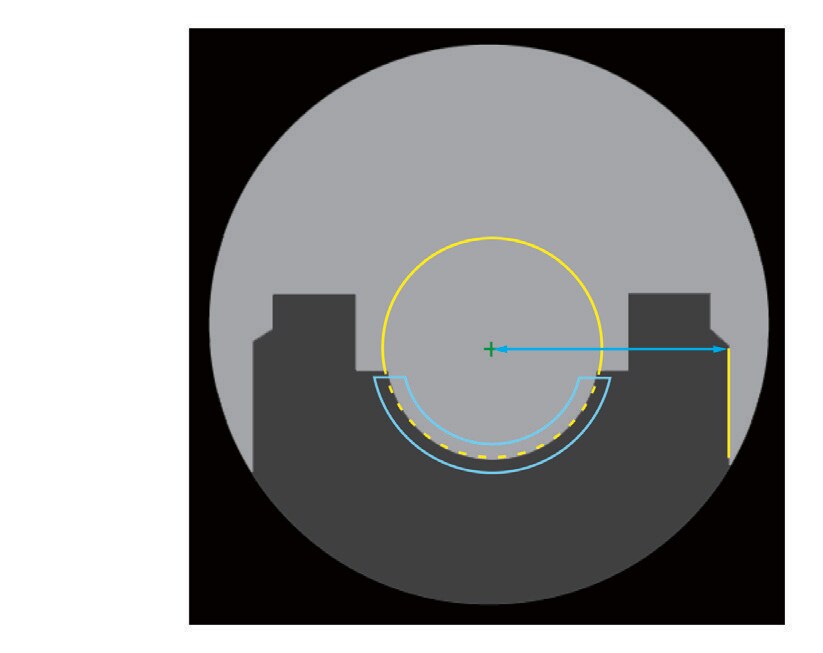

Per distinguere la parte interna e quella esterna di un cuscinetto si misura la posizione della scanalatura della pista. Questa misurazione veniva solitamente effettuata visivamente e con l’elaborazione delle immagini, ma la differenza dimensionale è talmente piccola da indurre, talvolta, dei giudizi errati. Dato che la Serie TM-X5000 viene calibrata in fabbrica ed è certificata in conformità con gli standard nazionali, è possibile misurare accuratamente le superfici interne ed esterne con una precisione inferiore al micron. È dotata inoltre di un sistema a due obiettivi telecentrici che consentono misurazioni accurate malgrado gli spostamenti nel posizionamento delle parti.
