Stampa di numeri di serie/codici 2D su circuiti stampati
Punti chiave
- CIJ ad alta risoluzione (es. MK-G1100) per stampa di numeri seriali e codici 2D affidabili su PCB.
- Il sistema chiuso e lo Smart Dock minimizzano l'esposizione all'inchiostro e semplificano la manutenzione.
- L'ugello ceramico da 40 µm e il controllo delle gocce garantiscono caratteri minimi 0,6 mm e matrici 2D leggibili.
- Il design anti-elettrostatico e il monitoraggio del punto di rottura migliorano la qualità su wafer e componenti miniaturizzati.
I circuiti stampati, o PCB, sono fondamentali per il funzionamento di molti prodotti al giorno d’oggi. I prodotti tecnologici nel settore dell’elettronica di consumo ne hanno bisogno, ma il loro impiego è molto più diffuso nell’industria automobilistica, nei dispositivi medici e nell’illuminazione, ad esempio. L’ampio utilizzo e gli elevati volumi dei PCB rendono il monitoraggio e la tracciabilità estremamente importanti per i produttori di tutti questi settori.
La stampa o la marcatura di numeri di serie o informazioni sul lotto, nonché di codici a barre 2D sui PCB, è necessaria per l’assistenza, la conformità normativa, la garanzia di qualità e, naturalmente, i richiami dei prodotti. Questa tracciabilità può essere integrata nel PCB, aggiunta sotto forma di chip RFID oppure, come avviene più comunemente e in modo più flessibile, marcata con una stampante a getto d’inchiostro industriale o con un laser. La stampa a getto d’inchiostro continuo senza contatto è un metodo di marcatura efficace che consente di stampare codici 2D e serializzazioni sui PCB in qualsiasi fase del processo di produzione.
Le sfide della marcatura dei circuiti stampati con i metodi di stampa tradizionali
Data la natura e le dimensioni dei PCB, trovare una soluzione affidabile e di alta qualità per la stampa di codici 2D o numeri di serie pone alcune difficoltà. La scheda è spesso realizzata in fibra di vetro intrecciata o in un composito epossidico. Questi materiali sono spesso ignifughi, quindi la marcatura laser non è sempre efficace. Restano quindi le stampanti a inchiostro, che spesso sono sporche, hanno una risoluzione inferiore e non si adattano bene all’ambiente altamente tecnologico e rigorosamente controllato della produzione di PCB.

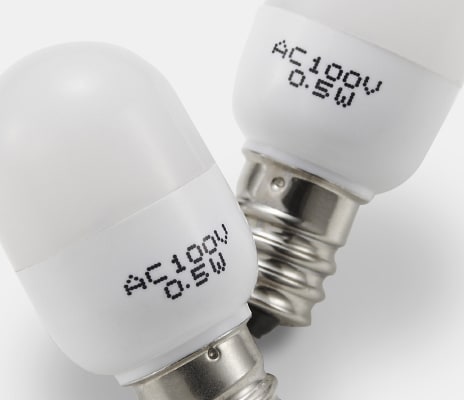

LED

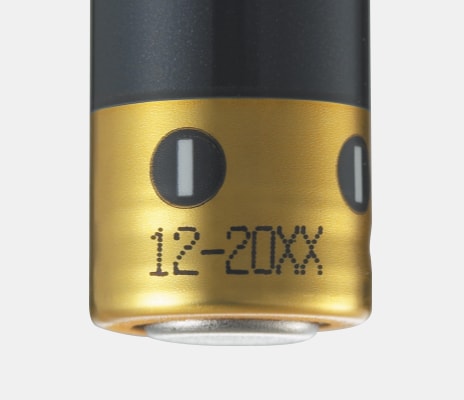

Batteria a secco

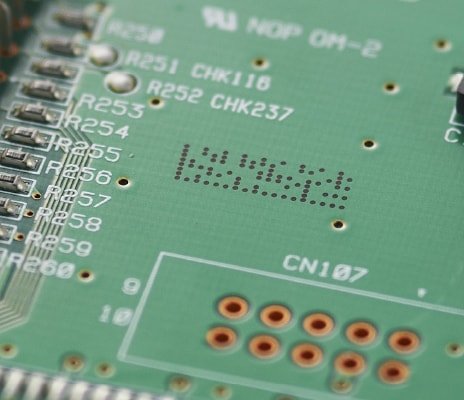

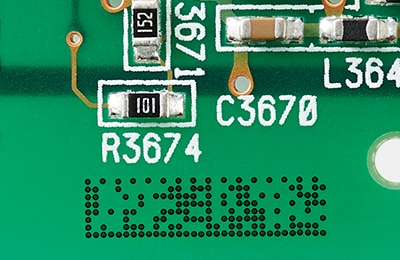

Scheda elettronica

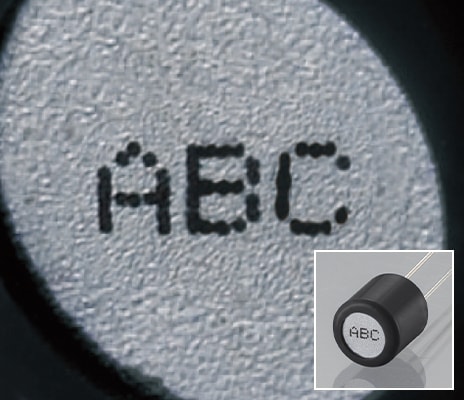

Condensatore

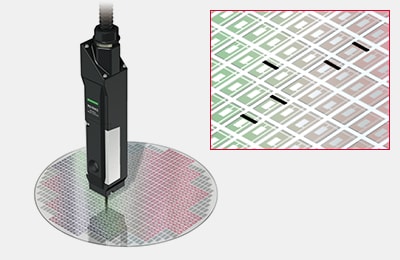

KEYENCE, in qualità di azienda leader nella produzione di sistemi laser e a getto d’inchiostro continuo, ha tenuto conto di tali limitazioni, ha ascoltato le esigenze dei clienti e ha lanciato sul mercato la stampante a getto d’inchiostro continuo MK-G1100 per caratteri piccoli, ideale per la marcatura su PCB di dimensioni ridotte, wafer, componenti elettronici e altri piccoli componenti di precisione.
Modello MK-G1100 per caratteri piccoli:

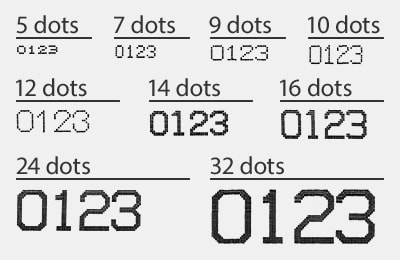

Risoluzione da 5 a 32 punti

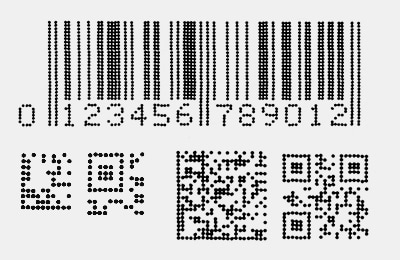

Codici a barre/Codici 2D

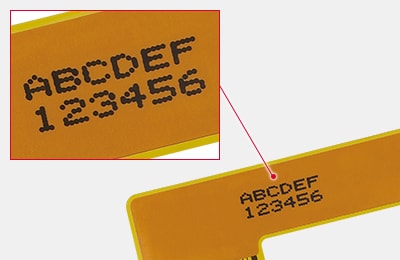

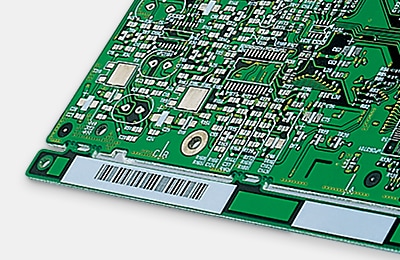

Circuito stampato
Perché la Serie MK-G CIJ è ideale per la marcatura ad alta precisione dei PCB?
Le seguenti specifiche rendono il modello MK-G1100 CIJ la soluzione perfetta per la stampa di codici 2D e dati seriali sui PCB.

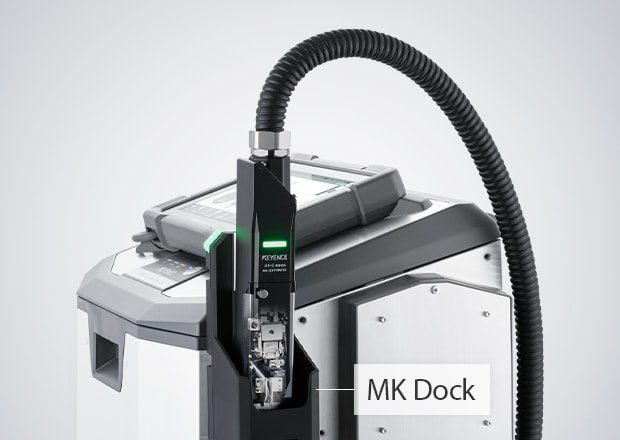

Sistema chiuso con MK Smart Dock
Dal punto di vista ambientale, le stampanti a getto d’inchiostro spesso sono sporche e poco igieniche per la stampa su PCB, ma la Serie MK-G è dotata di un sistema a cartuccia sigillata in cui un ago perfora la cartuccia e aspira l’inchiostro e il solvente. Anche gli scarichi e la sostituzione dei componenti sono modulari ed eliminano il rischio di esposizione all’inchiostro e di fuoriuscite.
Ma soprattutto, le operazioni di manutenzione quotidiana vengono eseguite e, per la maggior parte, contenute all’interno dell’MK Smart Dock, una novità assoluta nel settore. La pulizia delle testine di stampa avviene premendo un pulsante, con un’esposizione minima alle sostanze chimiche che evaporano, e il tutto viene raccolto nel contenitore di raccolta dello Smart Dock. Sul mercato non esiste nessun altro sistema a getto d’inchiostro continuo così pulito e sicuro da utilizzare.

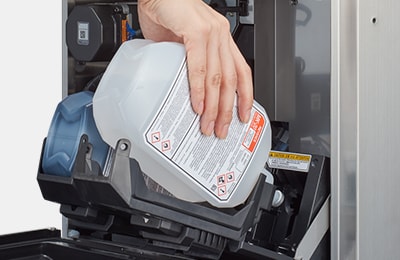

Sistema a cartucce con inchiostro e solvente

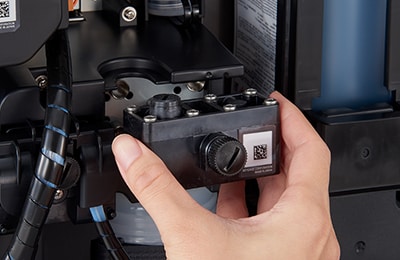

Sostituizione con un solo tocco

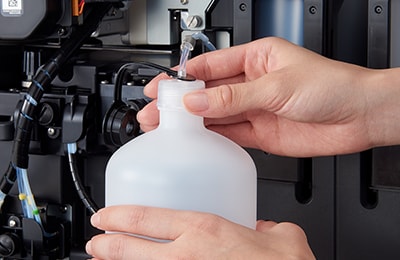

Svuotamento della cartuccia
Risoluzione di stampa
Naturalmente, affrontare la sfida del controllo dei punti nella stampa a getto d’inchiostro continuo è la parte più importante della stampa sui PCB. Gli schizzi d’inchiostro e la variabilità comportano una scarsa qualità o il fallimento delle matrici di dati 2D e dei codici a barre. Il nostro ugello in ceramica brevettato da 40 micron consente di ottenere caratteri di dimensioni minime pari a 0,6 mm e matrici di dati 2D stampate a pochi mm di distanza (a seconda del contenuto) con una qualità dei punti perfetta.
In combinazione con questa caratteristica distintiva di KEYENCE, il sensore di ottimizzazione delle particelle d’inchiostro regola il punto di rottura delle gocce 10 volte al secondo, in base alle necessità, per garantire codici uniformi su tutti i PCB. Infine, dettaglio più tecnico, un design aggiornato ed esclusivo, specifico per la testina e le piastre deflettrici della stampante per PCB a caratteri piccoli MK-G1100, riduce l’interferenza delle forze elettrostatiche. I microscopici punti di inchiostro carichi di elettricità possono respingersi a vicenda quando si tenta di stampare i numeri di serie e i codici 2D più piccoli sui PCB, ma questo fenomeno viene mitigato da un design all’avanguardia.
-

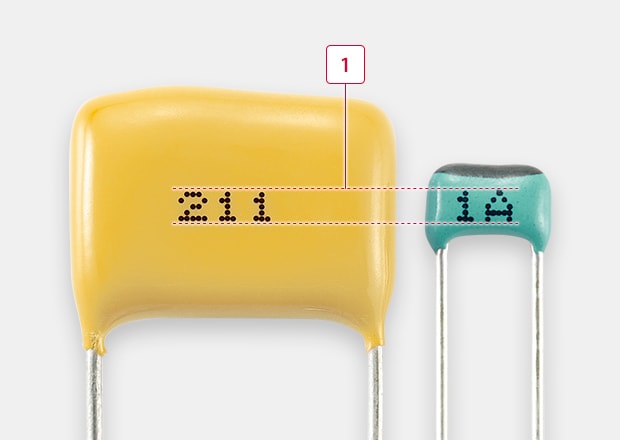

1Altezza dei caratteri 0,6 mm
FAQ
Quali informazioni vengono solitamente stampate sui circuiti stampati?
Informazioni dettagliate quali la composizione dei materiali, il tipo di rivestimento protettivo, l’UDI, la data e il luogo di produzione e molto altro ancora possono essere codificati e stampati in una piccola matrice di dati 2D sui circuiti stampati.
Qual è la dimensione minima che l’MK-G1100 può stampare sui PCB?
Una singola riga di testo può avere un’altezza minima di 0,6 mm e massima di 7 mm. È possibile sovrapporre fino a 6 righe di testo con un’altezza di 0,6 mm. Per i codici 2D, le dimensioni dipendono dal contenuto richiesto e possono arrivare a pochi mm.
