Sensori di misurazione
Misurazione degli angoli
Punti chiave
- Scegliere il sistema di misura angolare in base alla precisione richiesta e all’ambiente operativo.
- I metodi senza contatto (scanner laser, misurazione ottica) raggiungono un’accuratezza dell’ordine dei micron.
- I sensori 2D a triangolazione e confocali multicolore misurano gli angoli basandosi sulla determinazione della posizione.
- I sensori a sbarramento calcolano gli angoli tramite proiezione ottica in 2D; ideali quando colore/riflettività variano.
- Automatizzare e calibrare gli strumenti riduce l’errore umano e i tempi di produzione.
Quando si cerca il sistema di misura angolare più adatto, è necessario considerare diversi fattori fondamentali, tra cui il tipo di sistema di misurazione e l'ambiente di installazione. La scelta di uno strumento non adeguato alle proprie esigenze può comportare una precisione insufficiente e un aumento delle ore di lavoro in produzione. Questa pagina è stata ideata per guidare gli utenti nella scelta della soluzione migliore per eseguire misurazioni affidabili con un sistema di misura angolare.
Scelta del caso di misurazione degli angoli
Misurazione dell'angolo con un sensore di tipo riflettente
La funzione principale di un sensore di tipo riflettente è quella di misurare la posizione di un target in base alla luce riflessa dalla sua superficie. Nonostante non sia utilizzato direttamente per misurazioni angolari, può essere impiegato in sistemi in cui le misurazioni degli angoli vengono calcolate sulla base della variazione della posizione del target.
La forma della sezione trasversale nei punti colpiti dal laser viene rilevata e l'angolo viene misurato in relazione alla forma ottenuta.
- L'angolo può essere misurato utilizzando una sola testina
- L'angolo può essere calcolato internamente
Misurazione dell'angolo di smusso durante la saldatura
Profilometro laser 2D/3D Serie LJ-X8000
Sensore di spostamento confocale Serie CL-3000
Misurazione dell'angolo con un sensore a sbarramento
I sensori a sbarramento, o sensori a barriera, sono sensori fotoelettrici composti da un emettitore di luce e da un ricevitore di luce, che rileva la presenza del fascio luminoso. Questi componenti sono posizionati uno di fronte all'altro e il rilevamento avviene quando il raggio luminoso tra i due componenti viene interrotto dalla presenza di un oggetto.
I sensori a sbarramento sono noti per i loro elevati livelli di precisione, poiché non sono influenzati dal colore dell'oggetto, dalla sua consistenza o dalla sua riflettività, rendendoli perfetti per la misurazione degli angoli in numerosi settori e applicazioni.
È possibile misurare l'angolo in punti specifici utilizzando l'immagine ottenuta con il metodo di proiezione ottica 2D. Oltre all'angolo, è possibile misurare contemporaneamente anche il diametro esterno, il gradino e altri parametri in più punti.

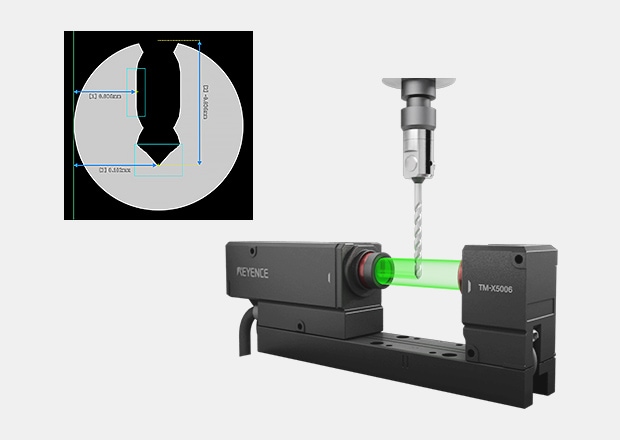

Misurazione angolare delle punte di trapano
Sistema di misurazione telecentrico Serie TM-X5000
Che cos'è la misurazione degli angoli?
La misurazione degli angoli è un processo che consente di determinare la posizione o l'orientamento di un oggetto osservato rispetto a un angolo di riferimento. Solitamente queste misurazioni vengono eseguite con metodi manuali. Tuttavia, in determinate situazioni, non sono affidabili a causa dell'errore umano e della risoluzione dello strumento di misurazione degli angoli o a causa della fragilità dell'oggetto, nel caso in cui le misurazioni manuali potrebbero danneggiarlo.
È qui che intervengono i metodi di misurazione senza contatto, più specificamente gli scanner laser e i sistemi di misurazione ottica. Questi due sistemi di misurazione degli angoli si basano su principi di funzionamento diversi, ma sono estremamente precisi, con un'accuratezza che in genere si attesta nell'ordine dei micron.
Cosa occorre per misurare gli angoli
Ciascuno dei metodi di misurazione degli angoli sopra citati e le rispettive linee di prodotto possono essere utilizzati per misurare angoli e posizioni rispetto a un angolo di riferimento. I sensori di triangolazione 2D determinano la posizione di un punto in due dimensioni e utilizzano le posizioni rilevate per calcolare l'angolo.
I sensori confocali multicolore utilizzano l'aberrazione cromatica per determinare la distanza tra il sensore e la superficie e misurano indirettamente gli angoli. I sensori a sbarramento possono essere utilizzati per misurare gli angoli oppure possono essere integrati in un sistema di misurazione in grado di ricavare l'angolo sulla base dell'interpretazione del fascio.
Pertanto, è importante notare che i sensori a triangolazione 2D e i sensori confocali multicolore misurano direttamente gli angoli determinando la posizione di un punto sulla superficie del pezzo, mentre i sensori a sbarramento possono essere utilizzati per calcolare l'angolo in base al principio della proiezione ottica in 2D.
Quali sono i metodi più semplici per misurare gli angoli?
Quando si tratta di misurare gli angoli in ambito professionale e industriale, il concetto di “semplice” può variare a seconda delle esigenze, specialmente nella produzione di precisione di forme complesse. Questi contesti richiedono in genere l'uso di metodi e strumenti di misurazione angolare più sofisticati, come quelli sopra menzionati.
In questo caso, la facilità nella misurazione degli angoli deriva dalla capacità dello strumento di automatizzare il processo di misura angolare e fornire risultati accurati. Ciò esclude la necessità di interventi manuali, misurazioni e calcoli complessi. Quindi, il modo più semplice per misurare gli angoli è affidarsi a soluzioni automatizzate di misurazione angolare opportunamente calibrate.
