Misurazione di profili 2D

La misurazione dei profili 2D è fondamentale per misurare con elevata precisione forme, dimensioni e profili delle superfici nelle applicazioni industriali. Questa tipologia di misurazione è ampiamente utilizzata nel controllo qualità, nella verifica dell'assemblaggio e nella lavorazione meccanica, dove un'analisi dimensionale dettagliata è fondamentale. Più recentemente, i sensori laser snapshot come la serie LJ-S8000 di KEYENCE sono diventati sempre più diffusi nelle applicazioni di misurazione dei profili grazie alla loro elevata velocità e facilità d'uso.

Nonostante siano in grado di misurare anche profili 3D, i profilometri laser come quelli della serie LJ-X8000 di KEYENCE si sono affermati come tecnologia leader nella rilevazione di profili 2D, offrendo misurazioni affidabili e accurate che migliorano l'efficienza in vari processi produttivi.

La misurazione di profili 2D si basa sull'acquisizione delle dimensioni, dei contorni, delle misure 2D e di altre proprietà fisiche della forma, come la planarità, in uno spazio bidimensionale utilizzando sensori di spostamento laser 1D o 2D con una singola scansione. L'utilizzo della tecnologia di spostamento laser consente una misurazione dimensionale estremamente efficiente di forme complesse o di casi che richiedono una profilatura bidimensionale in tempo reale. Una misurazione accurata inizia con una chiara comprensione del processo, che comprende la selezione di un sistema di misurazione adeguato, la calibrazione corretta degli strumenti di misura, il posizionamento, l'acquisizione e l'analisi dei dati.

Questa guida è dedicata esclusivamente alla selezione dei sistemi di misurazione appropriati, a seconda dei requisiti specifici del vostro progetto o, più precisamente, del tipo di sensore di spostamento laser da utilizzare.

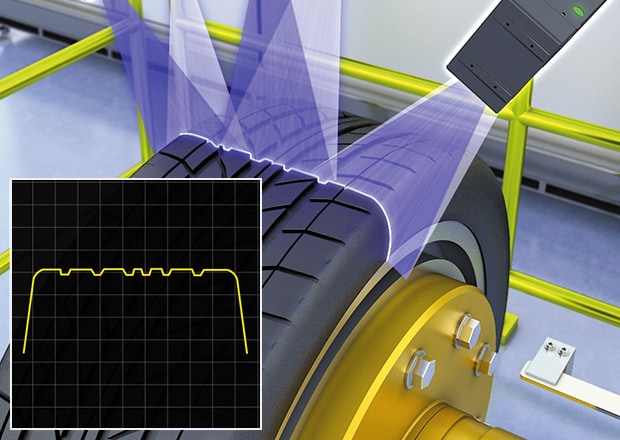

L'elevata velocità dei profilometri laser come quelli della serie LJ-X8000 di KEYENCE per la misurazione di profili 2D consente di soddisfare le esigenze delle linee di produzione moderne, caratterizzate da ritmi sostenuti. Questi sensori sono in grado di acquisire 3200 punti per profilo, consentendo un'ispezione ininterrotta senza rallentare la produzione. È inoltre possibile combinare più profilometri laser 2D per target più grandi. Questa capacità riduce al minimo i tempi di inattività e aumenta l'efficienza dell'ispezione, rendendo i profilometri laser una soluzione pratica per la misura di profili 2D in ambienti ad alta produttività.

In alternativa, un sensore 3D snapshot come quello della serie LJ-S8000 di KEYENCE cattura un'immagine 3D completa di un oggetto in una singola scansione, consentendo la misurazione simultanea di più dimensioni, angoli e profili. Questa tecnologia è ideale per ispezionare forme complesse o target statici. Le immagini ad alta risoluzione fornite dai sensori 3D snapshot consentono misurazioni precise e analisi dettagliate delle caratteristiche superficiali.

Sia i sensori di spostamento laser 1D che quelli 2D utilizzano diversi software per analizzare i dati raccolti e presentarli sotto forma di profilo 2D della superficie del target. Inoltre, i software forniscono informazioni dettagliate che possono essere utilizzate per identificare eventuali problemi e anomalie.

Ed è qui che entra in gioco la gestione dei profili 2D e 3D, che si basa sullo sfruttamento del potenziale di tali dati. Questo comporta l'archiviazione dei dati analizzati relativi a un particolare profilo 2D, l'impostazione di parametri di riferimento che vengono confrontati con scansioni e misurazioni 2D future e la semplificazione del controllo qualità e della manutenzione, comprese le calibrazioni e la manutenzione del sistema di misurazione stesso.

I profilometri e i sensori snapshot per applicazioni di misurazione laser 2D/3D sono strumenti indispensabili per la misurazione dei profili dei bordi, delle distanze e dei dislivelli, nonché dei controlli di planarità. Grazie alle immagini 2D e 3D nitide e ad alta risoluzione, questi sensori sono particolarmente utili nei settori in cui i dettagli sono di fondamentale importanza. La loro capacità di acquisire i profili in tempo reale consente ai produttori di controllare le dimensioni di ogni prodotto e garantire la conformità a requisiti rigorosi.

La precisione nella misurazione delle forme 2D è fondamentale per i settori che richiedono misurazioni bidimensionali accurate e il controllo qualità dei componenti. I profilometri laser, come quelli della serie LJ-X8000, sono una soluzione innovativa per soddisfare questa esigenza, poiché forniscono misurazioni estremamente precise di forme e profili 2D grazie alla tecnologia di triangolazione laser. Questi sensori acquisiscono profili trasversali accurati degli oggetti in un istante, rendendoli indispensabili per applicazioni in cui anche le più piccole discrepanze nella forma o nell'allineamento possono influire sulla funzionalità o sull'assemblaggio.

I sensori di profilo laser 3D della serie LJ-S8000 di KEYENCE offrono immagini ad alta velocità e precisione per una profilatura accurata anche delle caratteristiche più piccole. Questi sensori offrono anche velocità di imaging fino a 0,2 secondi e ripetibilità di 0,3 µm; quindi, sono ideali per applicazioni di ispezione ad alta velocità che richiedono sia precisione che velocità.
