Marcatura laser nell’industria aerospaziale
-
Tag:
- Laser Annealing , Incisione Laser , Metallo
La marcatura laser è una tecnologia spesso utilizzata nell'industria aerospaziale per incidere o marcare componenti con grande precisione. Utilizza raggi laser per creare marcature permanenti su diversi componenti aerospaziali, garantendo la tracciabilità e la conformità agli standard industriali.
Amministrazione Federale dell'Aviazione (FAA) Norme di marcatura di componenti aerospaziali
La FAA è l'ente governativo che stabilisce gli standard del settore aerospaziale e, in particolare, le norme sulla marcatura di componenti aerospaziali. La FAA ha stabilito che i marchi devono essere visibili e non devono compromettere il funzionamento del componente. Una buona visibilità consente un'identificazione, un richiamo e una spedizione più efficienti. Data l'importanza della visibilità, alcuni pezzi includono più di una marcatura per facilitare l'accesso alle informazioni.
È importante notare che se un componente ha un marchio obbligatorio non significa necessariamente che il componente o l'aeromobile siano accettabili per il volo; quindi, anche se un componente è in manutenzione, ha bisogno di un marchio.
Pertanto, ogni aeromobile deve essere marcato su ogni componente prima di essere assemblato. Analizziamo i requisiti della marcatura laser nel settore aerospaziale.
Norme di marcatura dei componenti aerospaziali Requisiti di identificazione
- Nome del costruttore
- Designazione del modello
- Numero di serie del costruttore
- Certificato di tipo (se applicabile)
- Certificato di produzione (se applicabile)
- Valutazione stabilita (se applicabile)
Poiché tutte queste informazioni sono necessarie, i produttori solitamente utilizzano codici 2D a matrice di dati, che seguono lo standard ISO/IEC 106022:2006 e sono quindi scansionabili per rivelare queste informazioni. Il codice a matrice di dati non solo è utile in quanto memorizza le informazioni, ma facilita anche la gestione e la comunicazione dei dati.
Standard di marcatura delle parti aerospaziali per i componenti dei velivoli
I componenti degli aeromobili elencati di seguito devono presentare marchi che sostengano il normale utilizzo in aria, danni all'aeromobile o danni al marchio:
- Motori
- Eliche
- Pale delle eliche
- Mozzi per eliche
- Paracadute a motore
- Controllo di peso dell'aeromobile
Standard di marcatura delle parti aerospaziali per gli aeromobili
Gli aeromobili elencati di seguito devono avere marcature in grado di sostenere il normale utilizzo in aria e di essere leggibili da terra:
- Palloni liberi con equipaggio
- Aeromobili costruiti prima del 7 marzo 1988
- Paracadute a motore
- Aeromobili con controllo del peso
Materiali utilizzati nell'industria aerospaziale
L'industria aerospaziale utilizza principalmente metallo fuso per la realizzazione di componenti pressofusi (lo scheletro dell'aereo). Il metallo fuso più utilizzato per tali componenti è la lega di alluminio. Tuttavia, vengono utilizzate anche altre leghe come zinco, magnesio e rame.
La lega di alluminio nell'industria aerospaziale
La lega di alluminio è particolarmente apprezzata nell'industria aerospaziale per molte ragioni:
- Elevata conducibilità termica
- Elevata conducibilità elettrica
- Elevata resistenza alla corrosione
- Elevata resistenza
- Basso costo
- Elevata capacità di riciclaggio
- Leggerezza
- Stabilità dimensionale
- Capacità di realizzare forme complesse
- Elevati tassi di produzione
Sfide nella marcatura delle leghe di alluminio
Sebbene le leghe di alluminio presentino molti vantaggi per i componenti pressofusi, possono rappresentare una sfida per molti metodi di marcatura convenzionali. Tra queste, la suscettibilità alle deformazioni. La bassa durezza e l'elevata espansione termica rendono le leghe di alluminio sensibili ai metodi di marcatura con calore o forza aggiuntiva. L'alluminio si deforma fisicamente in presenza di calore o forza eccessivi.
Poiché l'industria aerospaziale nel complesso richiede il rispetto di tolleranze molto strette, qualsiasi tecnologia di marcatura che offra l'opportunità di una deformazione fisica o di una modifica delle proprietà meccaniche può rappresentare un problema.
Questa sensibilità è il motivo per cui la marcatura laser aerospaziale è il metodo migliore. Essendo uno stile di marcatura senza contatto e senza eccessivo stress termico, i marcatori laser evitano l'insorgere di molti di questi problemi.
Marcatura laser dell'alluminio: Soluzione per la marcatura laser nel settore aerospaziale
L'integrazione del laser nella marcatura dei componenti aerospaziali, in particolare sui pezzi pressofusi in alluminio, contribuisce a garantire la conformità agli standard di marcatura dei pezzi aerospaziali.
Processo di Marcatura Laser Aerospaziale
Il processo di marcatura laser aerospaziale utilizza un raggio laser focalizzato per marcare o incidere su un componente o un aeromobile. Il laser rimuove, fonde o fa evaporare il materiale, lasciando una marcatura pulita ottenuta dal materiale originale, senza provocare alcun danno al pezzo.
Marcatura Laser a migrazione di carbonio
La migrazione di carbonio è uno stile di marcatura laser estremamente diffuso nell'industria aerospaziale, in quanto lascia una marcatura ad alto contrasto e visibile, ma senza sollevare la superficie del materiale o creare profondità, consentendo così ai pezzi di rispettare le specifiche e le tolleranze di finitura superficiale. L'elevato contrasto è particolarmente utile per i codici a matrice di dati.
Ciò si ottiene defocalizzando il laser per distribuire il calore su un raggio più ampio. Questa azione trascina il contenuto di carbonio del materiale in superficie, creando un segno nero visibile.
Questo tipo di marcatura si ottiene solo su materiali ferrosi, ovvero materiali che contengono ferro.
Incisione Laser
L'incisione laser è uno stile di marcatura che crea un segno rientrante per la marcatura laser nel settore aerospaziale. Questo processo funziona sparando un raggio focalizzato sul target, poi lo riscalda fino al punto di fusione e lo vaporizza. Una volta evaporato, il materiale lascia un’incisione pulita.
A differenza della migrazione del carbonio, l'incisione laser è compatibile non solo con i materiali ferrosi, ma anche con componenti in alluminio o composito di resina.
Vantaggi della Marcatura Laser nel Settore Aerospaziale
L'uso del laser per la marcatura dei componenti aerospaziali offre dei vantaggi, garantendo che i componenti rimangano conformi alle normative. Le marcature laser sono permanenti, efficienti, precise, prive di danni e rispettose dell'ambiente.
Permanente
L'uso del laser per la marcatura dei componenti aerospaziali garantisce marcature permanenti. Non ci sono materiali aggiuntivi come la carta o l'inchiostro che comportano rischi come la caduta o le sbavature.
Efficiente
La marcatura laser e il cambio di programma possono essere effettuati in pochi secondi, anziché in ore di lavoro. La marcatura laser per marcare i componenti aerospaziali combatte i blocchi della catena di fornitura ed elimina il lavoro manuale.
Precisa
La marcatura laser utilizza una precisione micrometrica per lasciare un segno preciso.
Priva di danni
La marcatura laser per il settore aerospaziale non aggiunge attrito né impatta fisicamente il componente, consentendo una marcatura senza contatto.
Rispettosa dell’ambiente
La marcatura laser per marcare i componenti aerospaziali non utilizza sostanze chimiche o materiali di consumo aggiuntivi come inchiostro o carta.
Macchina di Marcatura Laser per il Settore Aerospaziale

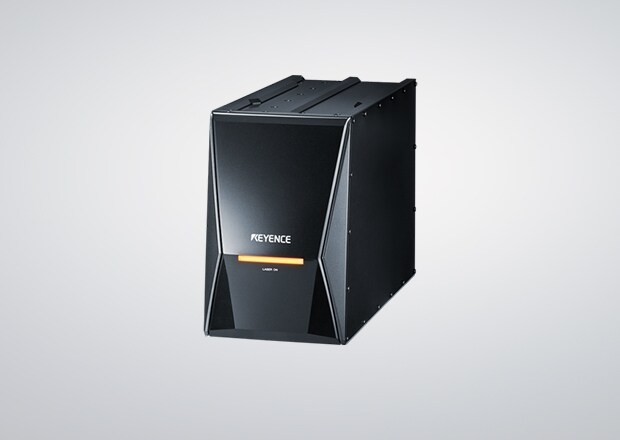

Marcatore Laser Ibrido della Serie MD-X di KEYENCE
La serie MD-X di KEYENCE è stata progettata per rispondere a molti dei problemi e delle sfide comuni presentati dalla produzione con tolleranze strette, come quella dell'industria aerospaziale. Grazie al controllo del fascio a 3 assi e alla massima flessibilità, l'MD-X dovrebbe essere la scelta migliore per la marcatura laser nel settore aerospaziale.
Caratteristiche principali di MD-X
- Correzione dell'inclinazione
-
MD-X utilizza il tracciamento Z per correggere l'inclinazione di grandi pezzi durante il montaggio, in modo che la marcatura sia in piano e si adatti all'inclinazione. Con le dimensioni, lo stile e l'importanza dei pezzi utilizzati nel settore aerospaziale per assemblare un aereo, la correzione dell'inclinazione è necessaria.
- Tracciamento XY
-
L'MD-X utilizza un sensore e una telecamera integrati per tracciare la posizione e la deviazione focale dei pezzi. Con il tracciamento XY, il laser si regola in base al posizionamento e riconosce le variazioni di posizione del pezzo, modificandosi di conseguenza. I componenti pressofusi possono essere deformati e il tracciamento XY allinea la marcatura alla posizione del pezzo o invia un avviso se il componente non è corretto.
- Profondità di campo
-
La profondità di campo crea marcature ad alto contrasto, leggibili e conformi agli standard di marcatura dei componenti aerospaziali.
- Controllo a 3 assi
-
A differenza della maggior parte delle macchine laser con punti focali fissi su un unico piano, i laser KEYENCE marcano su un piano a 3 assi (X, Y, Z). La capacità del raggio di marcare su questi assi facilita la marcatura su forme complesse o curve. A differenza di un singolo piano, in cui le marcature si deformano se non vengono eseguite su una superficie piana, un raggio controllato su 3 assi consente alla marcatura di curvarsi con il componente.
Poiché il marchio si allinea alle curve naturali, componenti come eliche, dischi, motori, anelli e turbine possono avere codici a matrice di dati leggibili. - Lettore di Codici 2D
-
I laser delle Serie MD-X e MD-U includono un lettore di codici 2D integrato. Invece di rischiare di fare tentativi ed errori, il lettore di codici 2D integrato assicura la qualità e la leggibilità del codice subito dopo la marcatura.
Scopri di più sui nostri prodotti scaricando il nostro catalogo.
Scarica catalogo
Stai valutando la possibilità di incorporare la marcatura laser nel settore aerospaziale?
La marcatura laser per il settore aerospaziale è un'opzione efficiente, precisa e permanente per garantire alla vostra azienda la conformità agli standard di marcatura dei componenti aerospaziali. Se siete pronti a conoscere la marcatura laser, possiamo aiutarvi.
Scegliere KEYENCE per le apparecchiature di marcatura dei componenti aerospaziali significa acquistare qualcosa di più di un semplice laser standard. I nostri laser sono progettati per le esigenze dell'industria aerospaziale, con correzione dell'inclinazione, controllo a 3 assi e lettore di codici 2D per una leggibilità ottimale indipendentemente dalla forma del componente.
In KEYENCE, i nostri marcatori laser e il nostro personale specializzato sono pronti a considerare le esigenze del vostro settore per darvi i migliori risultati di marcatura. Contatta subito il nostro team per una dimostrazione gratuita o per discuterne più approfonditamente.
