Cosa sono i datum?

Un datum è un piano, una linea retta o un punto che vengono utilizzati come riferimento quando si lavora un materiale o si misurano le dimensioni di un target.

Definizione ISO

Un datum è definito come segue dallo standard ISO:

ISO 5459:2011
"Una o più feature di situazione di una o più feature associate con una o più feature integrate reali selezionate per definire la localizzazione o l'orientamento, o entrambi, di una zona di tolleranza o una feature ideale che rappresenta ad esempio una condizione virtuale".

Tipi di datum

I datum vengono stabiliti utilizzando datum feature e datum feature simulate. Più datum possono essere anche combinati per creare un sistema di dati che specifica una feature.

Datum feature
Una caratteristica reale (non ideale) integrata in un target utilizzata per impostare un datum (ad es. la superficie di una parte o un foro).
Datum feature simulata
Una superficie reale con una forma sufficientemente precisa che entra in contatto con una datum feature e viene utilizzata per stabilire un datum (ad es. una piastra di superficie, un cuscinetto e un mandrino).
Sistema di datum
Un gruppo di datum creato combinando uno o più singoli datum allo scopo di utilizzarlo come riferimento per le feature con tolleranza.

La superficie di una parte indicata come datum non è di una forma esatta. Per questa ragione, una piastra di superficie, un calibro o un mandrino, che hanno una superficie più precisa, devono essere impiegati come datum simulato.

Tipi di datum
a
Parte target
b
Datum (concettuale)
c
Datum feature (piano o linea della parte)
d
Datum feature simulata (piano o linea di una piastra di superficie o di un calibro)
e
Piastra di superficie, calibro, mandrino, ecc.

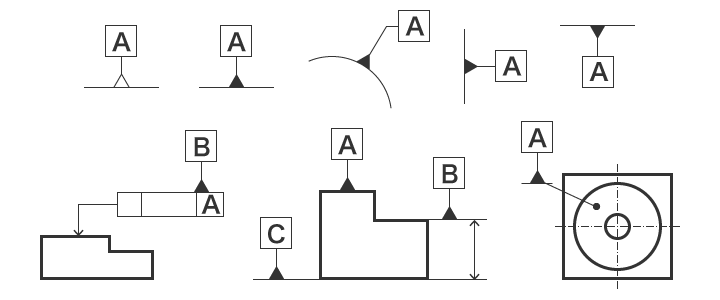

Indicazioni a disegno di datum feature

I datum sono indicati utilizzando i seguenti simboli (simboli dei datum). I simboli dei datum utilizzano un triangolo bianco o nero.
Le lettere che indicano i datum sono sempre orientate nella direzione in cui il lettore guarda il disegno.

Indicazioni a disegno di datum feature

La posizione del simbolo del datum sul disegno è anche rilevante per l'area del target. Per esprimere l'intenzione di progettazione con precisione, prestare particolare attenzione alla posizione in cui si indica il datum.

Annotazione di un asse o di un piano centrale

Una datum feature si indica combinando la linea della dimensione e il datum. Il centro della datum feature indicato diventa l'asse del datum o il piano del centro del datum.

Annotazione di un asse o di un piano centrale

Annotazione di una generatrice

La linea della dimensione di una datum feature e il datum sono indicati separatamente. Il centro della datum feature indicato diventa l'asse del datum o il piano del centro del datum.

Annotazione di una generatrice
