Macchine di misurazione

Strumento di misurazione della rotondità

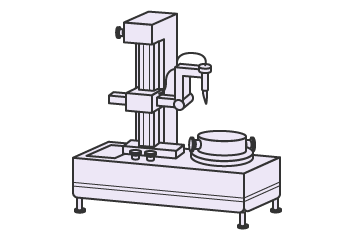

Strumento di misurazione della rotondità

Questo strumento di misurazione può essere utilizzato per rettilineità, rotondità, cilindricità, parallelismo, perpendicolarità, coassialità, run-out circolare e run-out totale. Generalmente, gli strumenti di misurazione della rotondità sono dotati di un tavolo girevole e impiegano uno stilo che tocca i target per misurare varie caratteristiche geometriche.

Macchina di misurazione a coordinate (CMM)

Le macchine di misurazione a coordinare (CMM) possono misurare diverse caratteristiche geometriche per tolleranza di forma, tolleranza sull'orientamento e tolleranza di localizzazione.

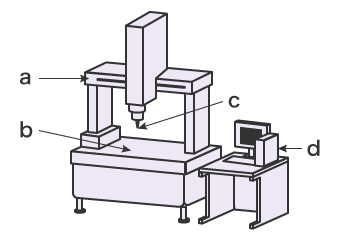

Macchina di misurazione a coordinate
a
Ponte mobile
b
Piatto
c
Sonda trigger
d
Controllore

Una macchina di misurazione a coordinate del tipo a contatto rileva le coordinate tridimensionali (X-Y-Z) quando l'operatore specifica il punto o la linea di misurazione del target con lo stilo sferico che si trova sulla punta della sonda. Poiché gli elementi (linee rette, piani, cerchi, sfere, ecc.) vengono calcolati da un set di coordinate rilevate, una macchina di misurazione a coordinate è in grado di misurare precisamente angoli, rapporti di posizionamento tra gli elementi, il profilo e le deviazioni geometriche, in aggiunta alle lunghezze di oggetti stereoscopici complessi.

Colonna
Metodo dei minimi quadrati

Anche quando i punti necessari per la misurazione sono specificati utilizzando lo stilo di una macchina di misurazione a coordinate, la forma che passa per tutti questi punti può comunque discostarsi dalla forma reale. In tale caso, il metodo dei minimi quadrati viene utilizzato dopo la misurazione.

Se si considera ad esempio un cerchio: il cerchio è formato calcolando la media che riduce al minimo la somma dei quadrati di deviazione nella direzione radiale di ciascun punto di misurazione.

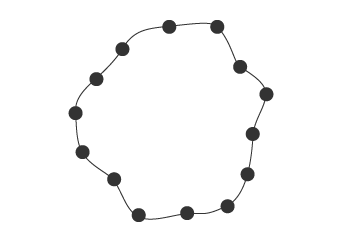

Punti di misurazione
Punti di misurazione

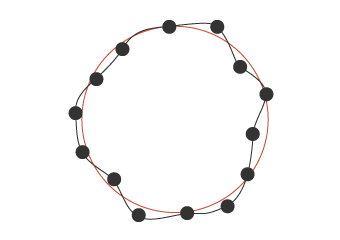

Forma generata dal metodo dei minimi quadrati (linea rossa)
Forma generata dal metodo dei minimi quadrati
(linea rossa)
