Quadro di controllo della feature

Una tolleranza geometrica è specificata nel quadro di controllo della feature. I seguenti elementi sono scritti nel quadro di controllo della feature.

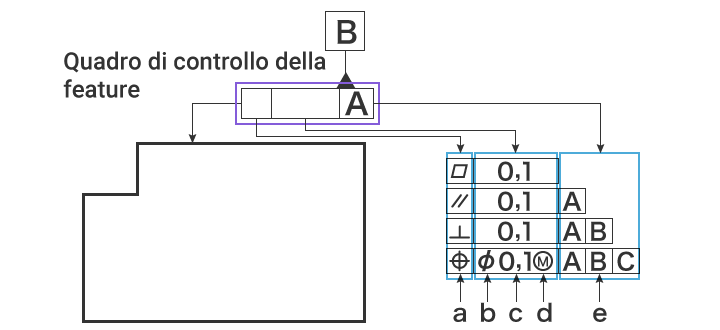

Quadro di controllo della feature
a
Simbolo della caratteristica geometrica
Scrivere il tipo di tolleranza geometrica.
b
Simbolo del diametro (se necessari)
Le caratteristiche geometriche che devono essere specificate sono le seguenti:
Area all'interno di un cerchio su un piano bidimensionale: posizione, concentricità
Area all'interno di un cilindro nello spazio tridimensionale: rettilineità, parallelismo, perpendicolarità, angolarità, posizione, coassialità
Area all'interno di una sfera nello spazio tridimensionale: posizione
c
Valore della tolleranza geometrica
Valore di tolleranza. L'unità il millimetro (mm).
d
Requisito di materiale, zona di tolleranza comune, ecc.
Le indicazioni tipiche includono (requisito di massimo materiale), (requisito di minimo materiale), e CZ (zona [di tolleranza] comune). Tra le altre ci sono e .
e
Datum prioritario
Il progettista può specificare come datum la parte alla quale desidera attribuire la priorità come riferimento. Per specificare più datum, scriverli in ordine di priorità (da sinistra a destra).
Generalmente, i progettisti stabiliscono la lettera assegnata a un datum in base all'ordine di priorità: per questa ragione, normalmente la priorità è descritta dall'ordine alfabetico.
