Tolleranza di forma e di localizzazione (Tolleranza sul profilo della linea/Tolleranza sul profilo del piano)

Le tolleranze sul profilo di linee e piani sono anche utilizzate per la specifica della tolleranza di localizzazione. Le specifiche sono indicate nel quadro di controllo della feature allo stesso modo per la tolleranza di forma e per la tolleranza di localizzazione.

Tolleranza sul profilo della linea

Tolleranza sul profilo della linea

Il requisito del profilo della linea indica se la curvatura di una parte progettata viene realizzata come da progetto. Il valore indica l'eventuale distorsione nella linea del profilo (elemento lineare che appare sulla sezione trasversale di una superficie). La linea della sezione trasversale che attraversa la curvatura specificata deve rientrare nella zona di tolleranza.

Esempio di indicazione
Tolleranza sul profilo della linea
Spiegazione dei disegni
Il profilo target di una qualsiasi sezione trasversale parallela al piano di proiezione deve trovarsi tra i due inviluppi creati da una cerchio con il diametro di 0,03 mm e un centro sulla linea che ha un profilo teoricamente esatto.

Tolleranza sul profilo del piano

Tolleranza sul profilo del piano

Il requisito del profilo del piano indica se la curvatura (superficie) di una parte progettata viene realizzata come da progetto.
Diversamente dalla tolleranza sul profilo di una linea, la tolleranza sul profilo del piano coinvolge l'intera curvatura specificata.

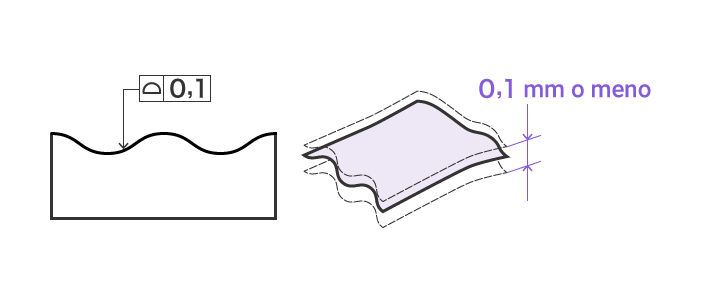

Esempio di indicazione
Tolleranza sul profilo del piano
Spiegazione dei disegni
Il piano target deve trovarsi tra due piani di inviluppo creati da una sfera con il diametro di 0,1 mm e un centro sul piano che ha un profilo teoricamente esatto.
